最も簡単なＢ＆Ｓ＃９−ＭＴ＃３　アダプター加工
２００２−１１−０２
今まで何をこんなに悩んでいたのか不思議だ・・・と、言うぐらいです
超・超々ーー簡単なアダプター加工方法
その事に気づいたのは、今現在仮に付いているアダプターを外して
ドリルチャックアーバーを取り付けるため、次に取り付ける時又芯ズレが・・・・
どうせなら、もう一個の失敗作を、一寸精度を出して取り付けたいと考え
旋盤の角度を出そうと、・・・・其処で閃きました、Ｂ＆Ｓ＃９ゲージを取り付け
旋盤のテーパースライド（トップスライド）をＢ＆Ｓ＃９ゲージに習わせれば宜しいのでは、と、早速ゲージを両センターにてセット、振れを確認しました。殆ど振れがありません、・・・・有る意味安心しました。

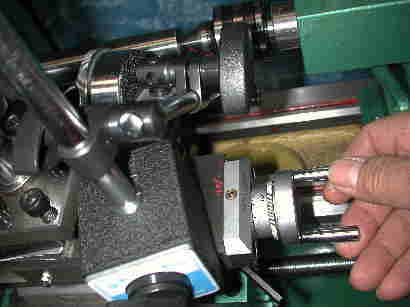

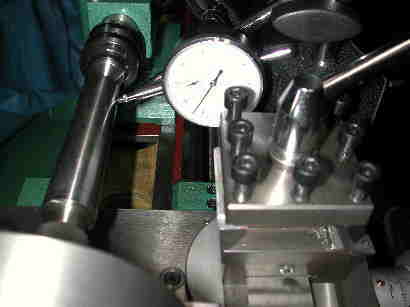

旋盤のテーパースライドにダイアルゲージをセットセンターの芯高にダイアルゲージの先端が来るようにします
後は根気よく旋盤のテーパースライドをひたすら前進後退を繰り返し収束させます。
其処で解ったのですが、当方の調整が悪いのか全移動域で直線的に動くのが４０ミリほどしか有りません。
Ｂ＆Ｓ＃９は直線部分が１００ミリチョイ有るので、３回に分けて旋削します。

余談・・・前回作ったアダプターは可成り偏芯していました。
やはり、ですね。

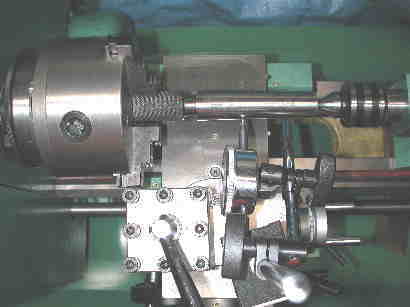

先ず主軸にＭＴ３の固定センターを挿入
Ｂ＆Ｓ＃９テーパーゲージのオスをセンターに合わせます
チャックは閉めません

:ゲージがない方は、今付いているトリルチャックアーバーなどで代用可能です
Ｂ＆Ｓ＃９テーパーゲージの細い方は
ライブセンターをセットします。

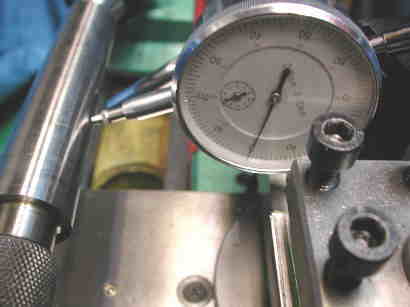

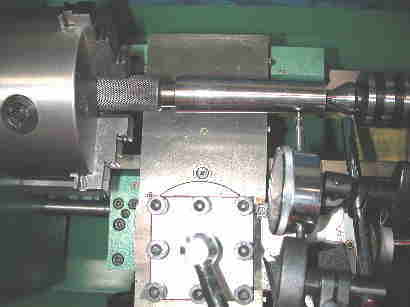

旋盤のテーパースライド（トップスライド）をＢ＆Ｓ＃９ゲージに習わせテーパー送りの角度をゲージと平行になるようにセットします。

実際やると追い込むのに時間が掛かったと思いきや、スライドの全領域で直線度がなかったのでした。
スライドを一番手前に引いた状態では
３．５／１００ミリずれていました
３０ミリ位は使わ無い様に直線度が良い部分だけ使います。

此処の部分は、ハンドルが回しにくいですね。
モーター駆動にしたい位です
スライドの前側４０ミリ位が特性が良いです。
此ってアリの調節を良くすると良いのかも
前４０ミリの領域は、０／１００ミリです
其れでは旋削に入りましょう

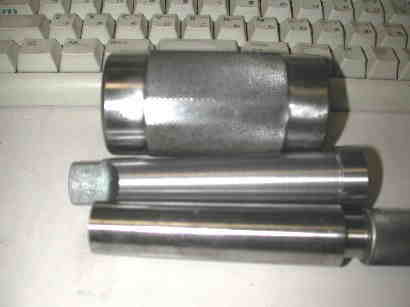

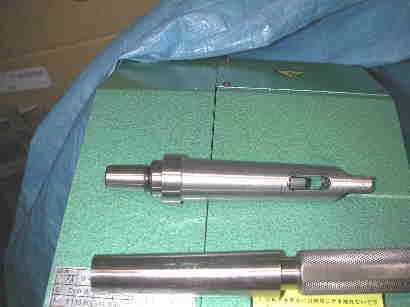

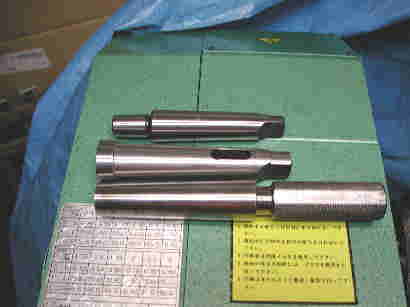

上から・・ドリルチャックアーバー
中・・・・・ＭＴ３−ＭＴ５ドリルスリーブ
今回の主役です
下・・・・・テーパーゲージ

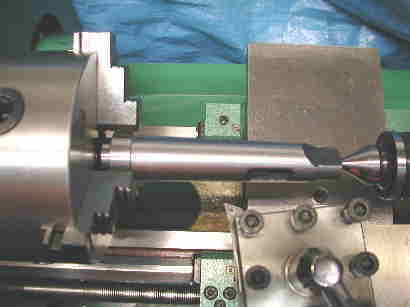

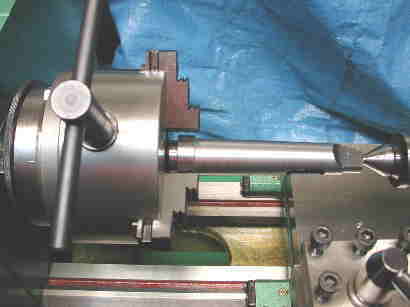

ドリルチャックアーバーをＭＴ３−ＭＴ５ドリルスリーブの中に挿入します、しっかりと
主軸の固定センターに合わせます
ライブセンターもセットします。

そして、三爪チャックを締め付けます

ドリルチャックアーバーをＭＴ３−ＭＴ５ドリルスリーブの中に挿入する方法は、以前、masamotoさんから戴いたアイデアです・・・・・何時も適切なアドバイスに感謝です。
使えるのが４０ミリですから
尺取り虫の様に、３回に分けて加工します

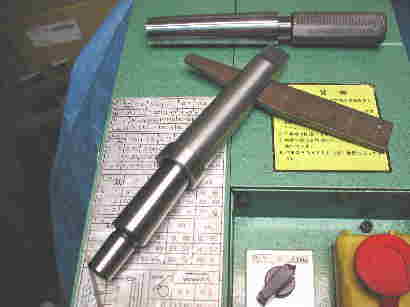

完成後、ドリルチャックアーバーはしっかり嵌って取れません
其処で、ドリフトキーという斜めに切った板でもってお尻の方を刺激して
抜きます。

この板は自作可能です・・・くず鉄の中に混じっていた物を一寸フライス加工した物です。

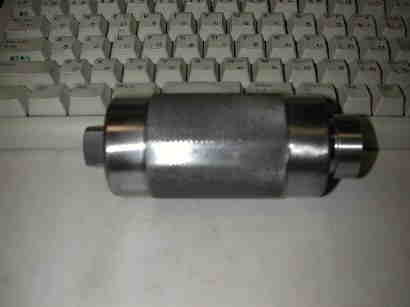

メスゲージにちょこんと刺激して入れたら
もう手では抜けません
かなりの精度です

でも加工肌が美しくないのが残念です
後、振れがどのぐらいか検証します。


早速検証してみました

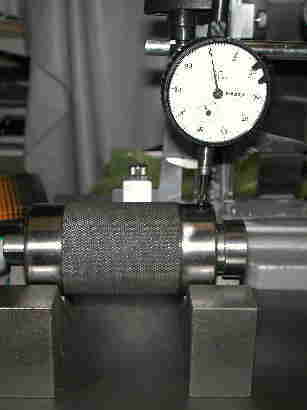

メスゲージは全周でゼロです

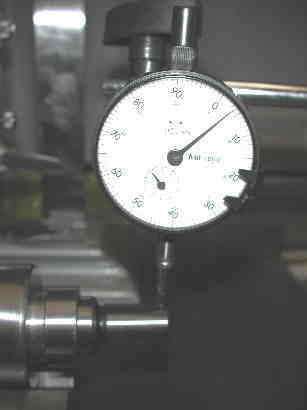

ＭＴ３−ＪＴ６のドリルチャックアーバーを挿入してみました

先端で全周の最大値は、４／１００でした

未だ地肌が荒れてるし、少しサンドペーパーを掛けたのが影響しているかも。


後はコレットを取り付けて振れがどの位有るかですね。
