ＣＮＣ17弾　基板

インターフェイス基板を作ろう
2006-04-05
2006-05-15
２００６－０５－１６追加

	此を利用して書いてみた良いトレーニングになる矢張りテーマが無いと空しいですね 2枚同時に作れるのも良いが以前作ったオープンコレクタのタイプも捨てがたい・・・悩む入力にもバッファを入れるシュミットトリガータイプを買えば良かったかモータードライバーとのインターフェイスは平衡出力のラインドライバーを利用する以前、激安の現品の吉野電装で見つけたが安いのは1個しか売ってくれなかった高いのも同じ型番でしたが其れは売っているなぜだーーーー今回正義の味方のサトー電気というところで仕入れた結構品揃えが多くて迅速です色々な方が悪評を行っているが私はサトー電気さんの気持ちが良くわかり好感が持てる。送付が激安の書留便ですが此が今ではインターネットで追跡可能です

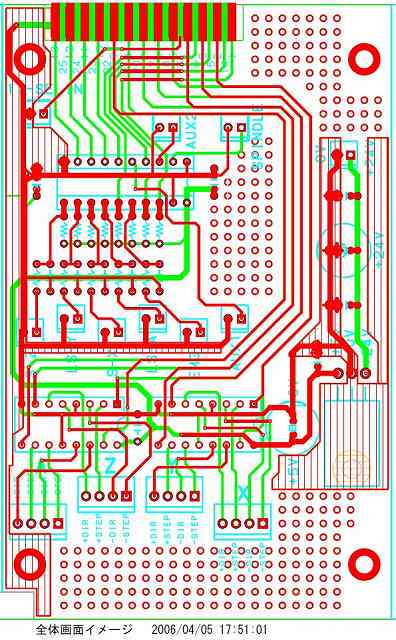

2006-04-07 2枚分とパターン修正平衡出力以外も搭載可能フリーエリアコネクター端子確保電源ＩＣの放熱
オープンコレクターの電流制限抵抗忘れこの改良により、平衡出力、オープンコレクター出力が可能となる
汎用入出力にシュミットトリガー使用可能にする
2006-05-15

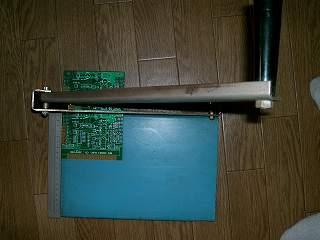

	ドイツ製の刃物産協株式会社　輸入

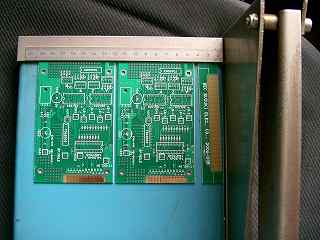

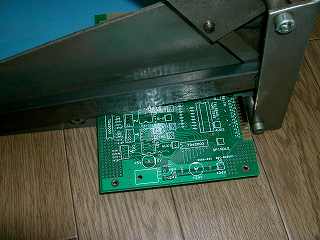

	上から覗くと切り込み位置が良く見える

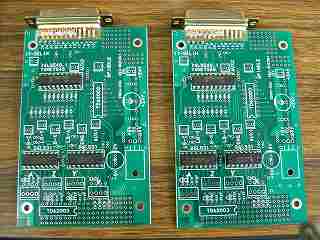

	スパッとカットした後ダイヤモンドヤスリにてバリ取り
	抵抗入荷待ち平衡出力Ｃ－ＭＯＳシュミットトリガー入力
2006-05-16

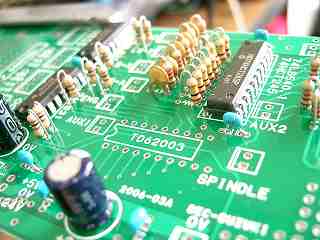

	抵抗とコンデンサを刺す

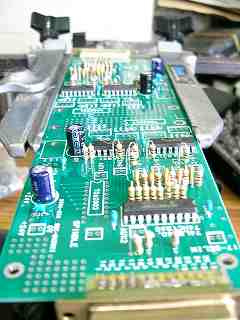

	コネクターが邪魔です
