ハッチング文字　掘り下げ文字

ＣＮＣ激安で攻める　第２１弾

ボールエンドミル１ｍｍの
試し切り　２
2006-05-27

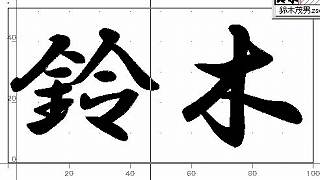

	RAPID14ｐｒｏにて文字を書き　文字高　５０ｍｍ文字を図形変換輪郭文字をハッチング処理　０．２ｍｍ

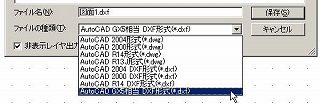

	ＤＸＦデータなぜか、一番古いＡＵＴＯＣＡＤ　ＧＸで旨く行く

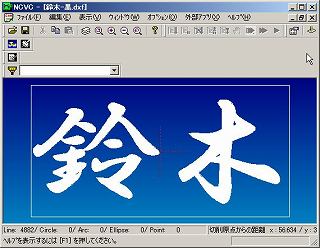

	ＮＣＶＣで読み込んだ所です

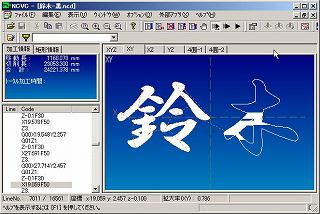

	データ変換後シミュレート上空　3ミリを移動Ｚ軸原点　ワーク上空12ｍｍＸ，Ｙ軸原点　ワーク中心

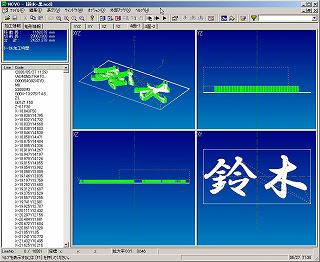

	ハッチングした所をシミュレートしている
	MACHの時計
	MACHの作業画面

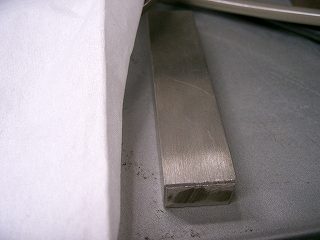

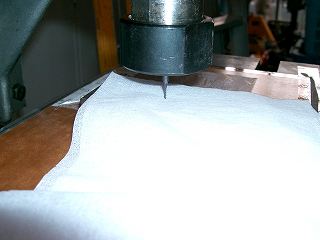

	ヨウカンを下に敷きテッシュを動かしながらＪＯＧにて０．１ずつ下降テッシュが引っかかった所をゼロとするＮＣＶＣ用
	１２ミリのＺ軸ゼロ点用ＮＣＶＣ用ですＤｅｓＫａｍ２０００は基板面がゼロ

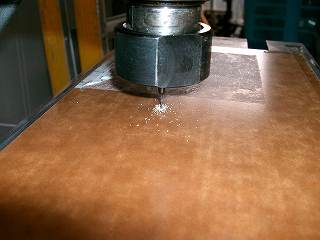

	切削スタート時は矢張り心臓が高鳴る

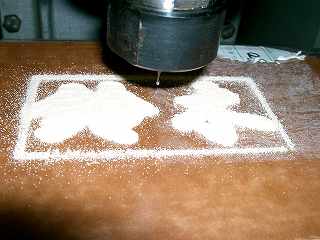

	切削終了時凄く切り粉が綺麗です

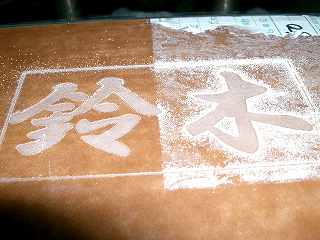

	右側半分はシールの粘着材が付いています・・・切削前に綺麗にすべきでした

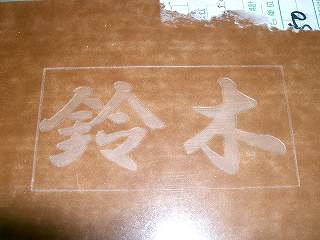

	シンナーで糊を綺麗にしました凄く綺麗な切削でした四角の枠は１ミリなので作業中は、少し見えにくかっただけのようでした色々な切削方法はベークとエンドミルルの組み合わせ此は相性バッチリでした次は何をするか・・・
