ＣＮＣ激安で攻める　第２６弾

モーター選定時のトルク計測
2006-07-12
2007/03/13 12:08　追記

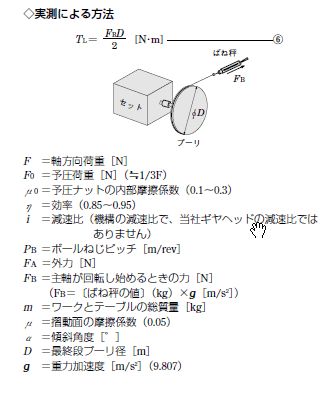

ＴＬ＝ＦＢＤ／２　［Ｎ・ｍ］ トルク＝バネ秤の値・プーリー径／２　［Ｎ・ｍ］

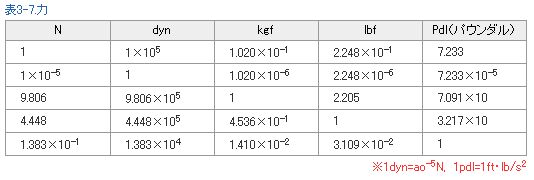

SI単位換算表（参考） < 技術情報｜株式会社コガネイ http://ww1.koganei.co.jp/jp/tech/si.html 良くあるのが N　と　kgf なので、換算すれば簡単です。 最近は　Ｎ　を使うようです

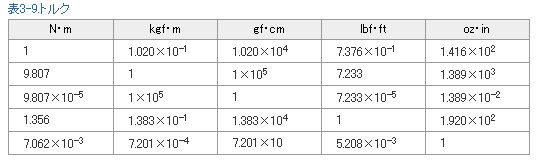

スコヤさんより、ご紹介 トルクの換算にはここをお使いください http://www.onosokki.co.jp/HP-WK/c_support/faq/torque/unitrelationform.htm
実態で、トルクを求められる簡単な方法です
2007/03/13 12:08　追記
Ｍ１８さんのマシンのトルク計算　我流の機械加工 「その時のやり取り」 トルク計算式を記述します Ｔ＝Ｆ・Ｒ トルク＝力　×　半径 ＝３．５ｋｇ（×９．８（ニュートンにする為に））×半径　０．０５ｍ ＝１．７１５Ｎｍ ドライバーの動作切り替えスイッチにて 通常５００パルス／１回転　を　１０００パルス／１回転とします ハーフステップです タイミングベルトのプリー？　 ブリーと呼ぶのか判らないので取り敢えずブリーと呼びます を、もーたーがわと駆動軸側を同じくすると 上記のトルクが必要になります　トルク＝１．７１５Ｎｍ モーター側を小さく　１／２とすると　倍の力が伝達可能です １／３位に充分減速するとトルクが可成りあります 速度は　タップリ取れて余りがある状態です フラットな領域で　１０００rpmですから 　１秒　１６．６回転／３　＝　５．５回転ハンドルを回す能力 　 　実際はこんなに早く回らないです 　 Seven and Ducati, BSD, CNC, TK80, Synthesizer 此処の　１／１５日の記事　と　１／３０日以降の記事参照 ＪＵＮさんは、こちらの方で良くしていただいているので 入手の仕方も聞いておきましょうか。 こちらのプーリー比は　６０　対　１２　ですね。　１／５　です この位の方がよりトルクが出ますね。
