2002−08−24(SAT) 2階コンピュータ横温度 25.8℃窓開  1階は28.7℃
22:56記


ここの所企画しているのですが、当方の仕入れルートで安く手に入る物を
趣味で使う事を前提とした方の、手助けに、と、

温度調節計・・・横河製
インバータ・・・・安川電機製
シーケンサ・・・・オムロン製
タッチパネル・・・オムロン製
ロボットケーブル・・・吉野川電線、・・・単線もあり
特殊リボンケーブル・・・インチピッチではなく、極細線のもの
石川特殊電線・・・・ガラス線、補償導線等

等・・・・・・・・・・・全て新品を提供してみようか思案しています。
この件について色々提案のある方は、掲示板、メールにて宜しくお願いします。
価格については、後で・・・・可成り安く

ジャンク品ではないです。仕入れる物です。

旋盤のX,Y軸と、フライス盤のX,Y,Z軸を制御するために必要な機材。

CPU・・PLC三菱電機 3軸位置決めユニット付き
タッチパネル・・・オムロン製11インチカラー
サーボモーター、ドライバー・・・安川電機

工作機の軸の送りハンドルにモーターを脱着可能な状態で取り付ける
取り付け金具加工、カップリング必要かも

加工手順・・・軸の偏芯をなくす方法。
1. 先ず、三爪チャックにて丸棒を、MT−#3に加工、凸型に
2. 加工後に、三爪チャックを取り外して旋盤主軸にMT−#3テーパーをセット
3. 反対側も、MT−#3に加工、凸型に
上記でMT−#3テーパーのヤトイが出来る

4. 新規の丸棒に三爪チャックにて丸棒を、MT−#3に加工、凹型に
5. 三爪チャックを取り外して旋盤主軸に1〜3で製作したMT−#3テーパーをセット
6. 4で製作した物を差し込み、B&S#9のテーパーを加工、凸型に

上記でB&S#9−MT#3のアダプターが完成。

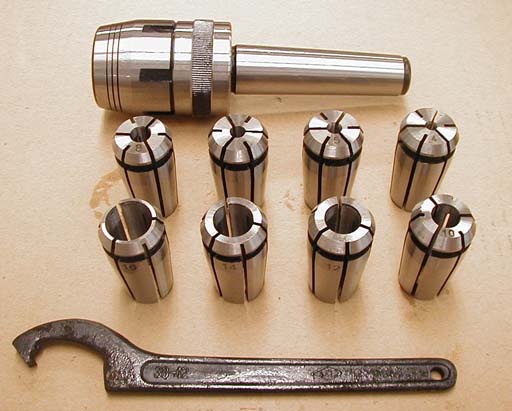

其れに小型フライス盤XZ−15型コレットチャック 16000円可成り安い、をセット

此で念願のコレットチャック装着可能???


2002−08−23(FRI) 2階コンピュータ横温度 23.1℃窓開  1階は25.1℃
24:55記

本日、フライスを一寸ばかし弄くりました。
生まれて初めて本格的に触りました。
30年前に旋盤を半年ばかり弄くっていた時、フライスの人が大怪我をしているのを見て
こんな刃物のでかいのが回っている事が不思議だ。・・・と潜在意識に刷り込まれてしまい。
この事がきっかけでトラウマになっていました。
でも13ミリのエンドミルをドリルチャックにセットしバイスの平行出しをした後じわじわ削り出すと
もう此の快感は堪りませんでした。
で、作った物で何をしたかというと、例のドリルチャックを取り外す斜めに削った板を作ったのでした
が、やっぱり私の力が及ばず撃沈でした。早くアダプターを作れとの神の啓示か。

8/16の日記のフライス盤が偶然にも「溶接工A」さんの所に納入されていました。
縁はいな物です。やっぱりブラウンシャープテーパー#9が付いていたとの事です。
彼も此から私と同じ悩みを共有するのでしょう・・・


2002−08−22(THU) 2階コンピュータ横温度 27.8℃窓開  1階は28.4℃
11:42記

やっとこさ、お盆の工事が見通しが付き、ただ今腑抜け状態です。

VORTEX TUBEの怪
本日、ボルテックスブローワーなる物が有るとのこと
早速、欲しいと思ったのですが、どうも話していると・・・凄くズレがあり、心配でFAXしていただきました。
なんと、日立製作所のリングブロワーでした。・・・凄くがっかりしたのは言うまでのこと無いです。
1個 3000円と言われたのですが、今の私には単なるごみです。

ボルテックスチューブが欲しい


2002−08−11(SUN) 2階コンピュータ横温度 29.8℃窓開  1階は32.0℃エアコン
23:56記


昼間旋盤加工をしようと思ったが、とても出来る環境ではなかった。・・・暑すぎ
と夕方から、おなかの調子も悪くなってきた。

あの後テーパーの作り方などを参考書を見ていたが悩むが深まる。
ダイヤルゲージのスタンドが明日入荷することだし、じっくり取りかかろう。

お盆休みというか、皆様が休んでいる時に、当方は工事があります。
機械を2台改造しに泊まり込みです。

その後、制御盤を作るのだが間があるのでその時に製作しましょう。


2002−08−06(TUE) 2階コンピュータ横温度 31.6℃窓開  1階は32.1℃
23:15記


最近はすっかり、マシーンモードになっており、機械関係の購入が進んでおります。
大分測定工具も揃ってきています。
切削関係は今週の土曜日に、旋盤が入荷します。・・・凄く待ち遠しいです。
刃物は、エンドミルを3ミリから13ミリまで4枚歯で凄く激安なモノを選択・・・最初から歯を痛めては何かなと
でもスローアウェイのバイトも来るので取り敢えずは、フライス旋盤は良しとします。
昔は完成バイトを研いだ物ですが、完成バイトはアメリカから直接購入した方が宜しいようです。
ロータリーインデックスもアメリカからの方が安いですね。
インチサイズのバイトも当然アメリカより、真剣に購入することを決断。

フライス盤がドリルに毛の生えた物なので、新品が欲しい、コレットチャックが噛めないと
口径の大きい刃物がセットできません
現状じゃエンドミルの小口径のみなのでフライスの一部の機能しか利用できません。
こんな物もあったのでガックリ
此で4万円凄く綺麗だコレットチャック仕様のようだし、言うことなしです。地金が光っている
此方の方が輸送費も掛けても安そうですね。

此で4万円・・・ピカピカ光っているぞ
