プリント基板製作　　２００１−１２−０８　リンク先追加、2001-12-11画像データ差し替え

仕事柄、プリント基板製作などしていますが、これは良いという環境を紹介します。

１−版下製作　ＣＡＤ
２−版下　メディア
３−基板やさん
４−デップ槽
５−リードカット
６−部品入手先
７−１チップＣＰＵなど

１−版下製作　ＣＡＤ
私が使っているのは、「PCBE Version 0.48」　Copyright (C) 1996-2000 T.Takatoyaさま−−−−リンク先追加
のフリーのＣＡＤです。とても使い心地は良いです。
この前に試しに、５万円近くする、「ＯＰＵＳＥＲ」という、えげれす製のモノを購入部品登録で挫折
何より全て、えげれす語理解が不十分で、このバージョンはサポートがないモノで却下。

前者は、オール日本語、とても意志の疎通が出来、快適です。

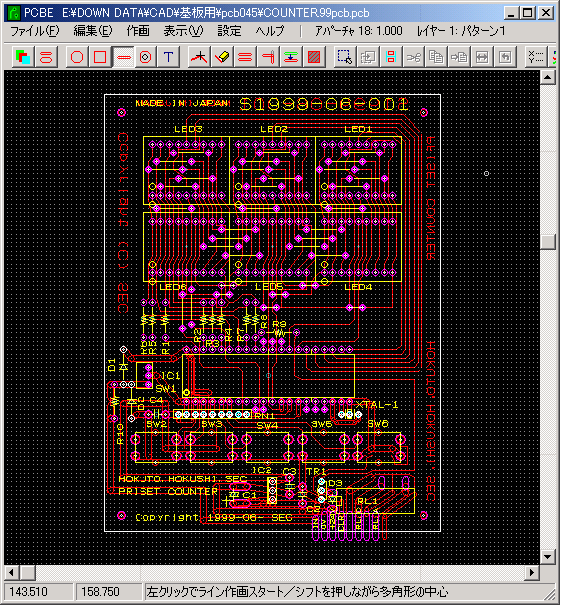

と言うわけで、作図サンプル

と言っても欠点がないわけではないのですが、しいて上げれば、編集作業を「元に戻す」コマンドが無いことぐらいかも。

その他、２，３のモノを試しましたが理解するのに時間がかかるモノが多いです。機能は豊富なのですが。

２−版下　メディア

私は、レーザープリンターにて「ＯＨＰ」シートに印字して、その後基板やさんにて写真を撮り直してもらっています。

版下は宅配便にて送っています。

最先端の、事をしている人には、前世紀のことと思われますが、結構どこにでも使えます。
何より目で直に見られる事が安心です。

３−基板やさん・・・・潰れてしまいました　２００３−１０記

行きつけの基板やさんは、神奈川県川崎市にあります。
気さくなおじさんの働くところです。
長所はこの様な版下でも快く受け入れていただけることです。
又、すごく少量でも安いかも、コミニケーションは１００％とれます。

もし皆様方が、興味が有れば、試してみてください。

2001-11-13追加
連絡先・・・・・・・・　有限会社　千葉電子工業　
気さくな社長・・・・　佐藤さん
電話・・・・・・・・・・　０４４−９２２−０６７８

４−デップ槽

特注のステンレス製、ヒーターも特注です。
温度調節はデジタル調節計使用。センサーはＫ熱電対使用、パワーコントロールはゼロクロスＳＳＲ。

５−リードカット

当方は仕事柄、少量の時は手でカットしておりました。
しか〜し、一寸量が多いと、人手がかかりすぎます。
そんなときに購入しました。別になくてもできないことはない。

６−部品入手先

オムロン、富士電機などは、専用の商社から購入、いつも制御機器を購入しているところです。
ＩＣ、抵抗、コンデンサー、などは皆様もご存じの秋葉原にて購入、
直に購入しに行きます。買い出しと読んでいます。（野菜じゃないって）
抵抗は「秋月通商」など単価が安く注文すれば取り寄せが聞きます。

７−１チップＣＰＵなど

秋葉原の「秋月通商」などとても気に入っています。
１０万円以下では内税扱い、表示価格で買える。
それ以上は、１割引で消費税加算結構安くなる。
デバックツールもそろっています。
アトメル社のＩＣＥ２００は個人で商社経由腕仕入れたより安いです。
チップも１０００個ぐらいなら商社より安い。私の力不足なのか。
