旋盤でカッターのアダプターを作りました
２００２−０９−０８

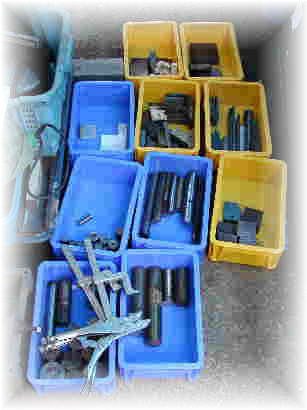

まずは鉄くずの仕分け
１００円均一 にて２色 ５個ずつ
１０００円出費
此で選別が楽になります
でも鉄材しかないです
アルミと真鍮 募集中です。

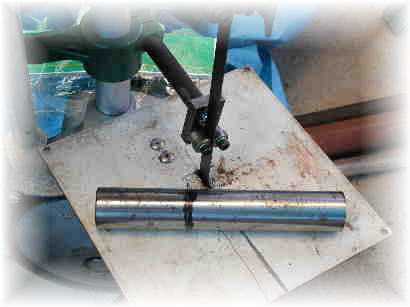

光っている、外形３０パイ
なんちゃってコンターで・・・・・・うぅぅ
つるつるして切れないです
何と焼きが入っています。
コンターの刃物はバイメタルなので対外の物は切れると信じていたのに
急遽、別な外形３０パイ チョイス
難なく切れました。
突然完成・・・した訳ではないです
写真を撮る暇がなかっただけです
二つの部品の長さを足して＋α
した物をコンターで切断

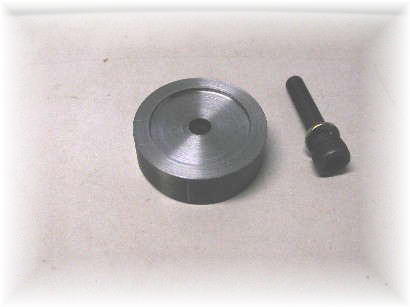

先ず、ネジが差し込んである方の
座金を作成
長い状態で座ぐりのある方を先に加工
そして突っ切り・・・駄目なので
外周に目印を入れる
その線に沿ってコンターで切断
その時、コンターの力に負ける時は
バイスで挟んで安定させます。
私はそのようにしました。

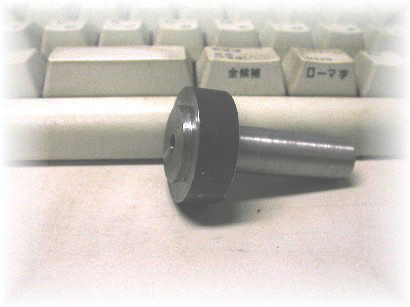

軸の方を先ず加工
可成り削りでがありました。
切り込み量は ０．５〜０．７５ミリ
可成り根性無しです
三角チップのスロアウェイバイトを使いました。
５本組なのですがこの１本で何でも出来そう。
反対側の加工も行い
センタードリル、ドリル、タップ加工
を行い完成
各の角はヤスリなどで糸面取りを
怪我をしないようバリを取る

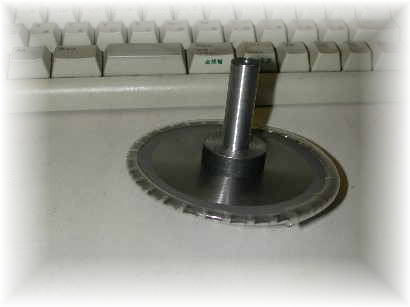

セッティングの図・・・その１

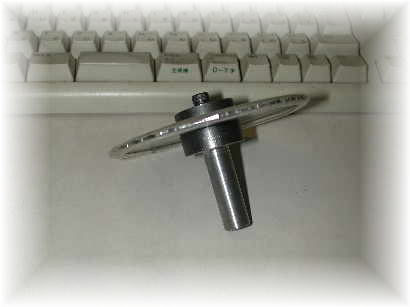

セッティングの図・・・その２
