激安ＣＮＣ　３軸までテスト　　第２弾

	モーターケーブル＋エンコーダーケーブル＋駆動パルス信号ケーブル インターフェイス基板改造・・３軸用に

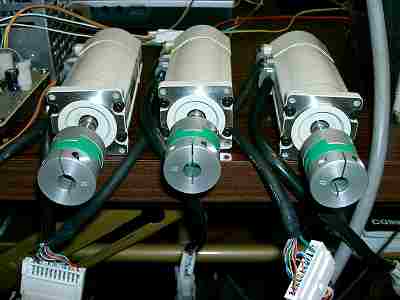

	サーボパラメーターを全て同じにする １ｍｍ／Ｒ　に　Mach３　のモーターパラメーターを変更する

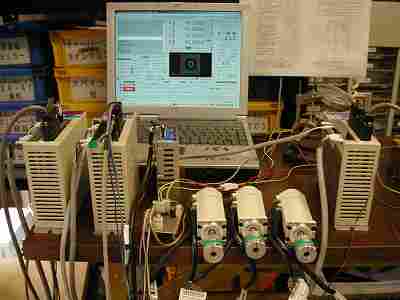

動画　video1 へのリンク 一寸重たいのでダウンロードしてから見て下さい

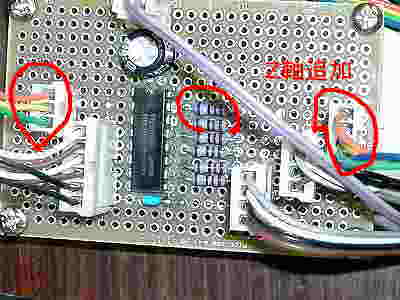

	３軸用に改造した点 プリンターコネクターより　Ｚ軸　信号を　３芯でインターフェイス基板まで インターフェイス基板のレベルコンバータから、電流制限抵抗を出す Ｚ軸　サーボへ　駆動パルス信号をコネクターで出す 以上テスト完了するまで 翌朝　３時になっていた 疲れた。

追記　2004-10-13

只今、masamotoさんより　１２３４５６　のキリ番ゲットの景品到着
丁度ＣＮＣの関連なので掲載します

本当は昨日到着していたのですが雨で、午後オークションの商品の引き取りをしてきました。
その時不在者票を入れていったようです
気が付いたのは本日の朝です

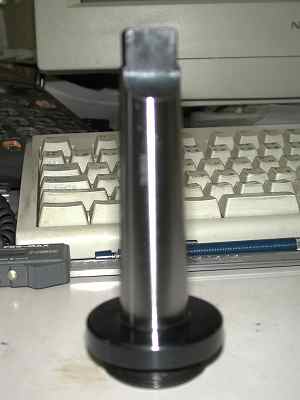

おまけのアーバーも入っていました・・・masamotoさん、お心使い有り難う御座います

ピントずれ

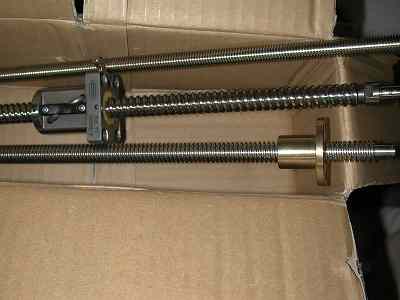

上　台形ネジシャフト

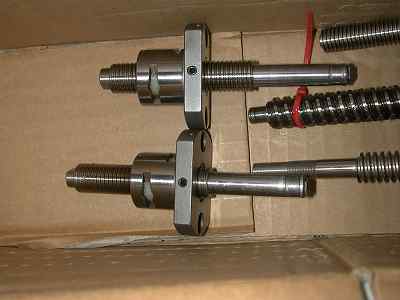

中　ボールネジ
下　台形ネジ＋ナット


小型のボールネジのような、なんだろう、
初めて見たネジです
ネジの切れ込みが浅いです
