ＣＮＣ激安で攻める　第７弾

モーター取り付け準備
2006-01-17,18

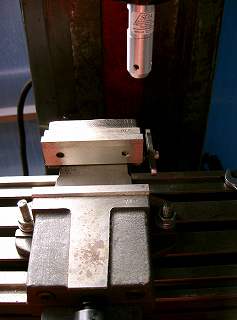

レーザーで
バイスの平行出しをして
ピックストで確認したら
±０．０５ｍｍずれていました

このバイスでは
口開きが足りませんです
右側に付いているストッパーを
利用しようとしたのですが
残念

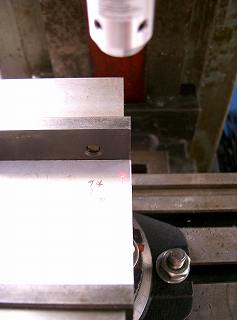

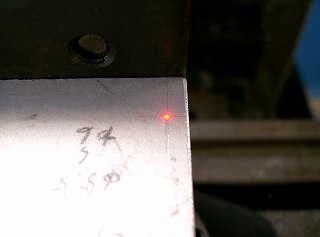

一寸ルーズな
穴明けには丁度良い
レーザーの太さ
もう少し細くても良いかも
ギラギラ眩しいので
光量は足りているはず

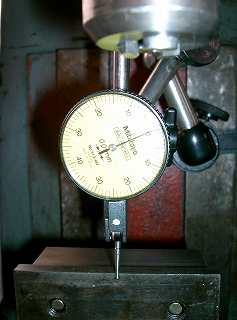

バイスの口金横位置の
真ん中辺りが膨らんでる
平らで無くて良い物だろうか

レーザーでは判らないが
ピックテストでは判りすぎ

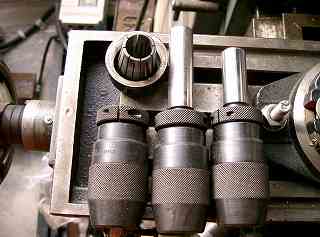

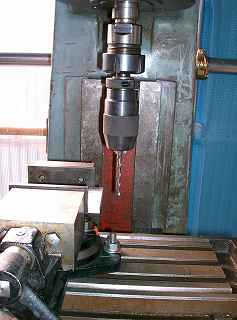

以前オークで工具やさんから
買っておいた
キーレスドリルチャック
２０Φシャンクの短いのを使用
このスイベルを外せば
ドリルの歯がワークの上に来そう

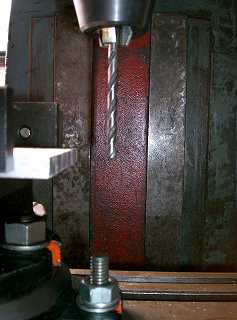

顎下最大開きでもドリルの歯が
ワークの下です

キーレスチャックでは無い物では
可能ですが刃物をくわえたままでは
ホルダーを取り外せない

スイベルを外せば可能か
やってみよう

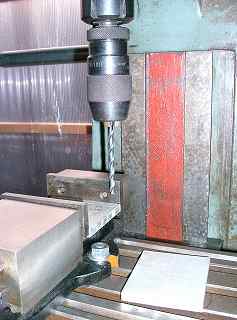

未だ穴明け１個目
２個目で面倒になる

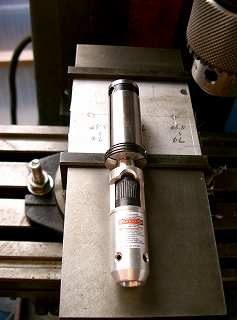

レーザーの１０Φシャンクを
２０−１０のストレートコレットに
噛ませる

この状態で、キーレスチャックと
交換がストレス無く可能になる

ストレートコレット
以前オークで仕入れた物です
やっと活用出来ます

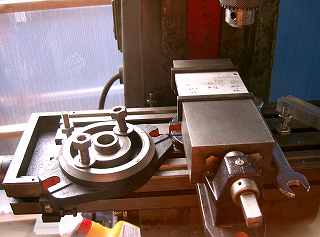

スイベル外します
今一度、平行出し
矢張り少し真ん中出っ張っている
後日研磨する必要があるのか
この状態でレーザーと
交換可能になる
それにしてもレーザーの太さ太いと思うのは
私だけでしょうか０．０５ｍｍ位の
誤差が出てしまいそう

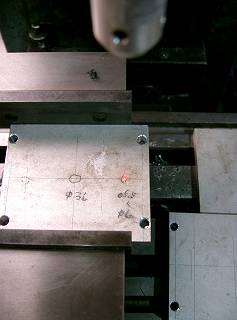

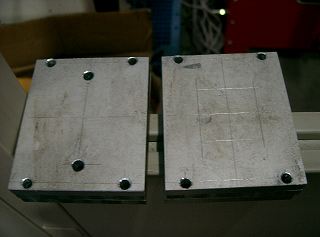

左側フライス本体側、後送りネジの
フランジの逃げ穴のみ

右側モーター取り付け側、モーターの
取り付けビス穴とモーターシャフトの
フランジの逃げを開けるのみ

本日は此処まで
さぶ〜〜
