ＣＮＣマシン製作　第６弾

ＣＮＣ激安で攻める　第６弾

モーター取り付け準備
2006-01-17,18

	アルミ板材みつけました７０×８００×８ｔです

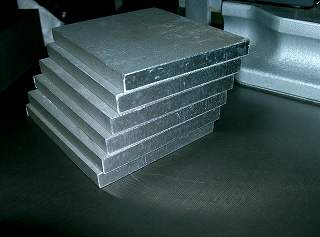

	コンターにて７０×８５にカットする【少し加工代を加算する】 :現物揃えていったら８３ｍｍ位になってしまいました
	端面フライス加工一枚ずつ端面切削針状の切り粉が出てきますザラザラというか凸凹してる

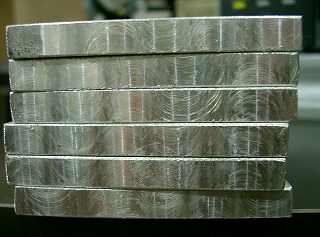

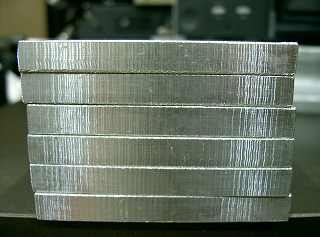

	バリを取り除いた後６枚揃えて端面切削バイスから半分位飛び出しているので凄くビビリます光が足りない、切削水無し・・・トホホ
-	-

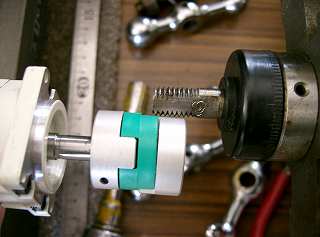

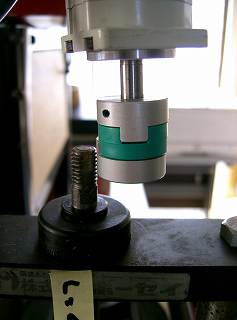

	Ｘ軸テーブル付け根からモーターフランジ間８０ｍｍスぺーサー製作８０ｍｍ－（８ｍｍ×２）＝６４ｍｍ
	Ｙ軸テーブル付け根からモーターフランジ間８０ｍｍスぺーサー製作８０ｍｍ－（８ｍｍ×２）＝６４ｍｍ

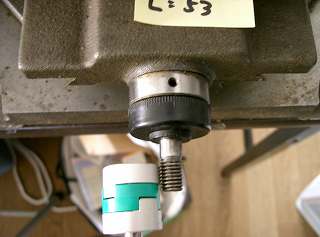

	Ｚ軸テーブル付け根からモーターフランジ間７０ｍｍスぺーサー製作７０ｍｍ－（８ｍｍ×２）＝５４ｍｍ

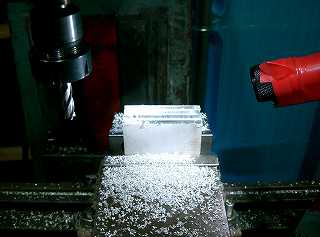

	６４ｍｍが４枚５４ｍｍが２枚製作４枚同時、端面切削

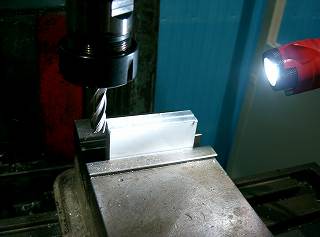

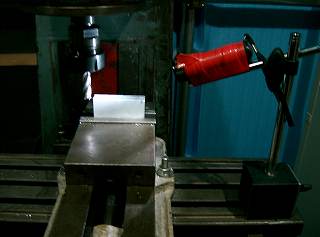

	暗くなったので急遽ＬＥＤ３灯のランプとマグネットベースをビニールテープで固定作業灯完成
	コスト１２００円ぐらい可成り良い作業灯になりましたマグネットスタンドは住商グレンジャーにて購入しました

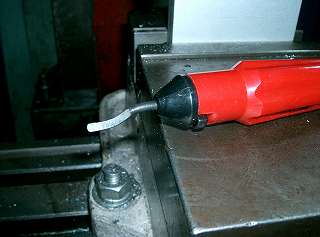

	端面バリ取りにヤスリよりバリ取りバーが早くて綺麗でしたバリ取りバーは住商グレンジャーにて購入しました

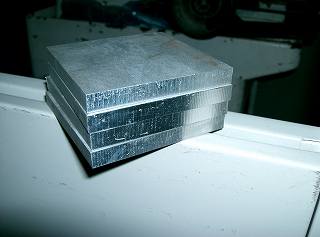

	バリも綺麗に取れました

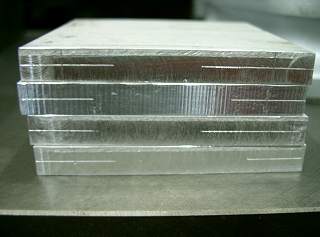

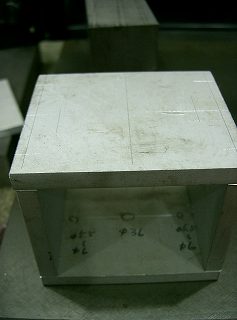

	加工用の罫書き線を入れる疲れたので明日機械加工します
	フライス加工
	旋盤加工
