送りネジの補正

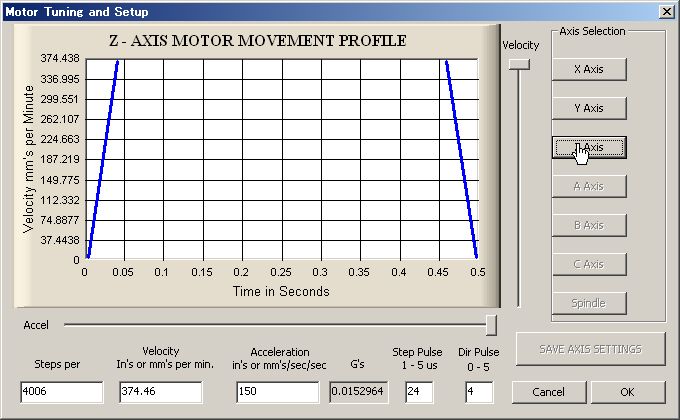

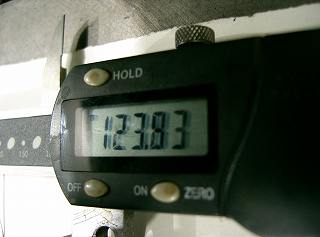

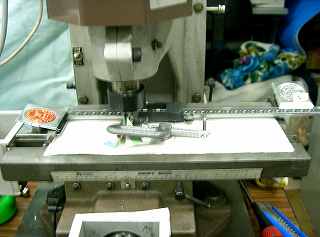

	Ｘ軸バックラッシュ補正手順「Ｃｔｒｌ」＋「→」ｏｒ「←」にて少ない動きで ±が同じようになるようにするスケール補正手順その後、スタート点を「０」にクリアして「＋」方向に行けるだけ行くその時のデジタルスケールのデータを使用して計算しますＭＡＣＨ３の画面のＤＲＯの数値／デジタルスケールのデータ＊現在の「ＳＴＥＰ　ＰＥＲ」＝新「ＳＴＥＰ　ＰＥＲ」となります。上記の例１２３．８３３４／１２３．８３＊４０００殆ど誤差が無いのでそのまま４０００と成ります私の駆動モーターの条件は１回転　１００００パルスにサーボアンプのパラメーターにて変更しています送りネジが　１回転　２．５ｍｍです１ｍｍ送るのに　１００００パルス／２．５ｍｍ＝４０００パルスになります

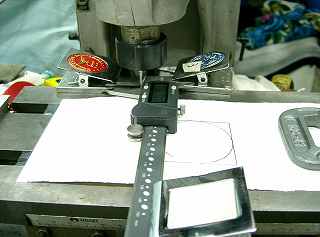

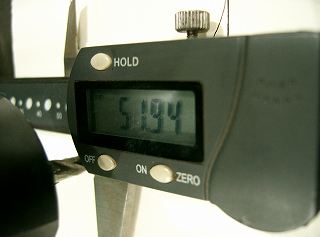

	Ｙ軸

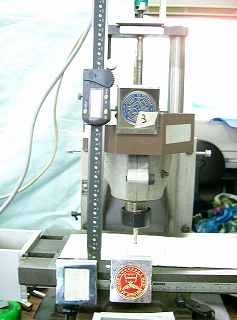

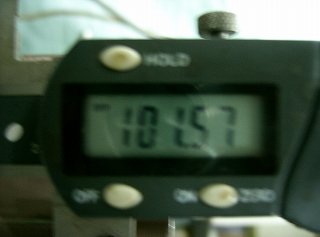

	Ｚ軸

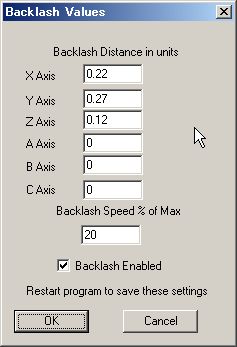

	バックラッシュ補正画面


それぞれの送りネジは転造の台形ネジです余りリニアリティも良くないのかも知れませんが余り大きな物を加工する物では無いので、この位の精度が出ていれば良いと思われます刃物やテーブルのガタや工作物のクランプなどで精度も凄く影響すると思うので取り敢えず此の状態で使用してみます
