真四角と真円

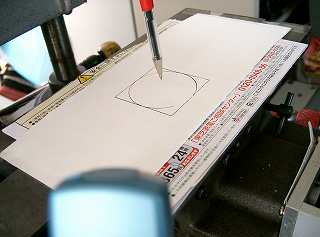

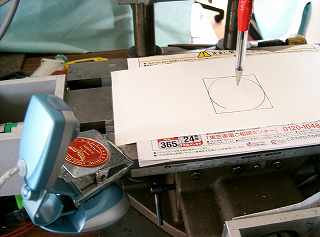

	撮影風景
	真四角は図形の中心が原点真円も同様５センチ角

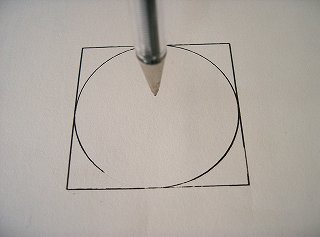

	左下がかすれる

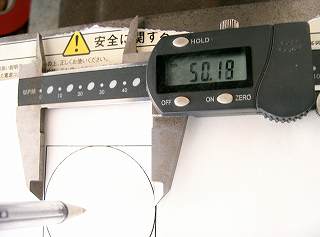

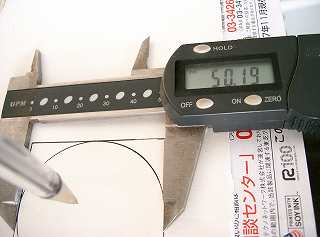

	Ｘ側Ｘ側とＹ側同じ開きで肉眼では同じに見える
	Ｙ側

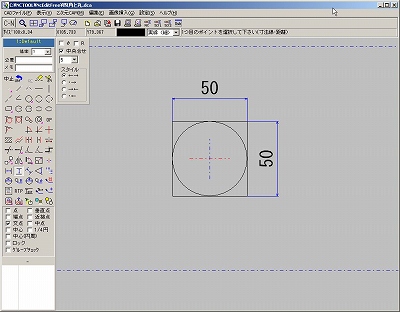

	工作室のＮＣＴＯＯＬさんのＮＣエディターＦｒｅｅ版とても良いプログラムです　作業エリアがプロンクソンのフライスの大きさだそうです私のは小さいので使えるかも補助線など有るのでしょうか機械系の座標で入力していくだけ見たいです「ＤＸＦセーブ」します

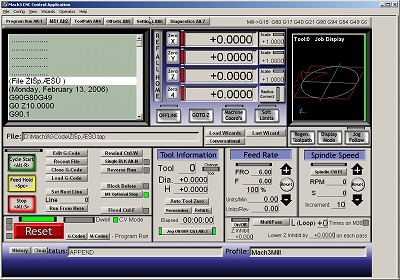

	ＭＡＣＨ３にてＤＸＦロード

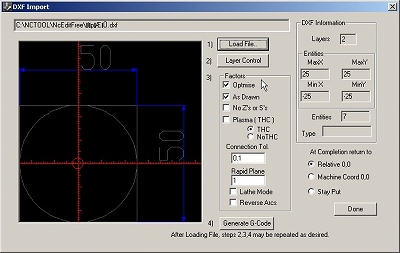

	読み込んで　Ｇコード変換

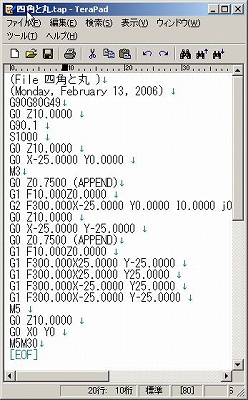

	エディターにて速度を微調してデータを書き換えてます
(File 四角と丸 ) (Monday, February 13, 2006) G90G80G49 G0 Z10.0000 G90.1 S1000 G0 Z10.0000 G0 X-25.0000 Y0.0000 M3 G0 Z0.7500 (APPEND) G1 F10.000Z0.0000 G2 F300.000X-25.0000 Y0.0000 I0.0000 j0.0000 G0 Z10.0000 G0 X-25.0000 Y-25.0000 G0 Z0.7500 (APPEND) G1 F10.000Z0.0000 G1 F300.000X25.0000 Y-25.0000 G1 F300.000X25.0000 Y25.0000 G1 F300.000X-25.0000 Y25.0000 G1 F300.000X-25.0000 Y-25.0000 M5 G0 Z10.0000 G0 X0 Y0 M5M30	ＮＣデータ
