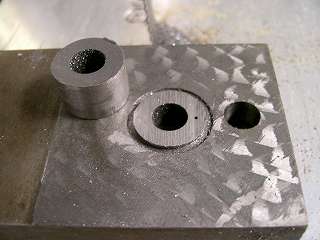

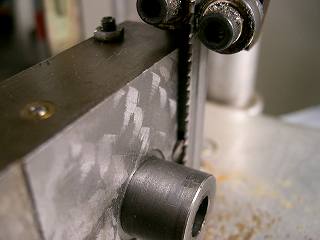

コンターで出っ張りをカット |
 |
鋳物なので直ぐ切れました |
 |

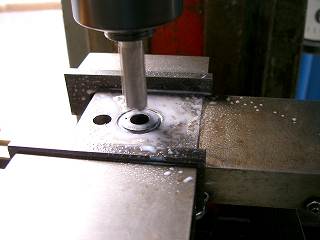

エンドミルで出っ張りを平らにする |
 |
キサゲして有る所も少し擦るぐらいに平らにする |
 |

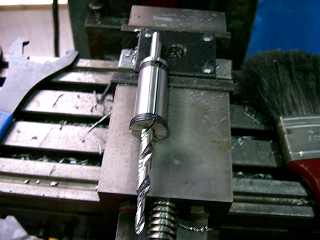

段付きドリルにて穴開け |
 |
レーザー位置出しして、送りダイヤルを ＣＡＤ図面にインクリメント座標の寸法にして 其れにて位置出ししました Ｘ，Ｙの端面のみ確認してダイヤル送り |
 |

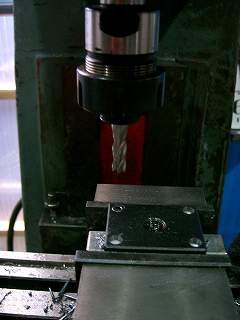

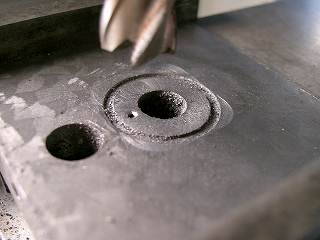

ボルトの頭が入らないのでエンドミルで拡張 |
 |

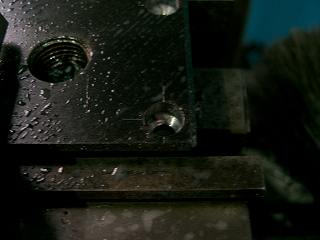

こんなに綺麗に２個の部品の４カ所の穴が開くのは 生まれて初めてです しかもトップスライドの方はタップ穴 |
 |

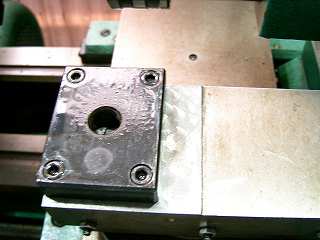

レーザー位置出しにて穴開けタップ立て全て 今までの最高の出来でした |
 |

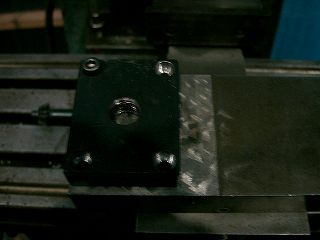

結局ホルダーが下がり過ぎるのでやり直し |
 |
ばらすのが忍びない 全てが安直に取り付けた為の後戻り |
| ボルトを垂直に取り付けられるか、其れが重要だ | |
 |

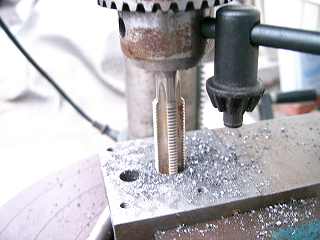

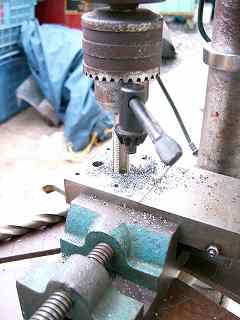

タップを購入したが、其れは高級な機械が必要なことが判り、 片付け物をしていて普通のハンドタップが見つかる 此は確率的に天文学的な数値になりそう １０．５シャンクのタップを咥えることが出来るのはボール盤しかない、 其れもテーブルがハンドルで上下可能な物 なんと此も前回頂いた物にハンドルで上下できる物がありました 早速、Ｍ１４＊１．５の下穴 １２．５を開ける その後タップを咥え、テーブル上昇とチャックハンドルにてタップを 回転を同時に人間シンクロ、鋳物なのでスカスカに開いていく、 色々悩んで工具などを探したが、このハンドルで上下する機能にて 予圧を掛けながらの人間シンクロタップ、すんなり成功 |
 |

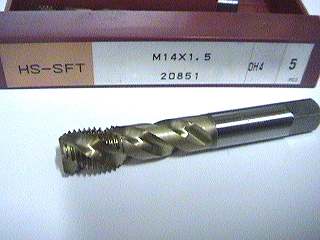

下記が高級シンクロタップ・・・機械を買ってから使おう・・・夢
商品説明 管理ＮＯ
04090113
商品タイトルシンクロタップ Ｍ１４ＸＰ１．５ スパイラル ＯＨ４（オーバーサイズ） 商品名ＯＳＧ スパイラルタップＨＳ−ＳＦＴ Ｍ１４Ｘ１．５ ＯＨ４ 商品型式OSG HS-SFT-M14X1.5 OH4 材質分類ハイス メーカー名OSG 添付品 外寸M14XP1.5 用途マシニングセンター 備考開封品, 未使用 メーカー標準価格\6,730 一般流通価格\3,980 販売査定価格\1,000 |
 |
写真を撮る余裕もある |
 |

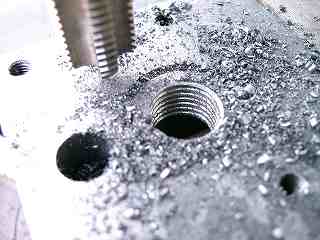

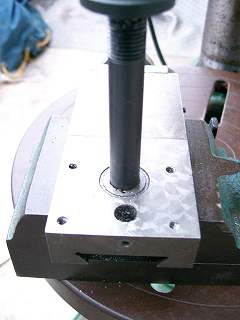

ほら、綺麗に開きました |
 |

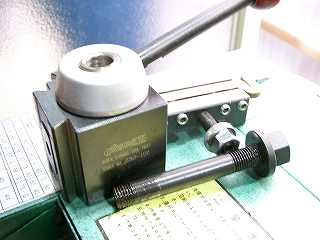

しっかり閉まります |
 |

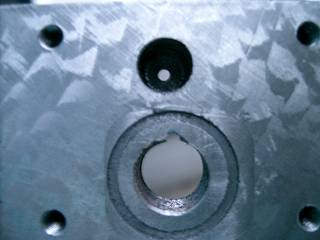

ターレットのクリックピンの穴も見えますが 一寸位置が９０度違うので使えない |
 |

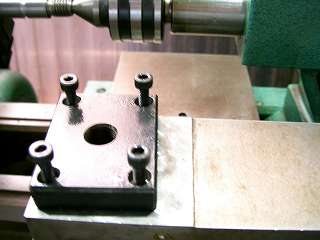

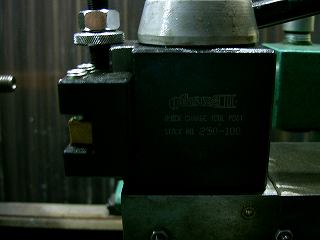

芯出し後、ホルダーとツールポストのアリ溝の位置が 当然ながら中心に来ています この様な設計だったようです あの角板は何だったのだろう |
 |

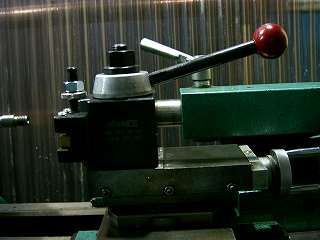

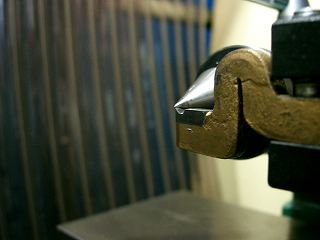

芯出し簡単 |
 |
センターの固定ボルトはしっかり締めた方がよい、結構閉まる |
| 意外とＭ１４＊１．５のタップが市販の買い安い所に置いていない、細目ネジなので仕方ないかも 後は実際切削して評価していこう |
|
| この度は色々な方にアドバイスをしていただき感謝いたします。 シルバーさん ロックヒルさん いしむらさん 釦屋さん ＦＣ３Ｓさん なつおさん HikaruSaiさん kuboyaさん tohooさん ア〜ルさん 何より此のＱＣＴＰを提供していただいた 吉元工房 さん 感謝いたします |
|
