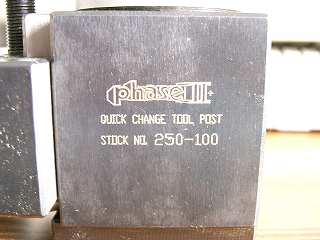

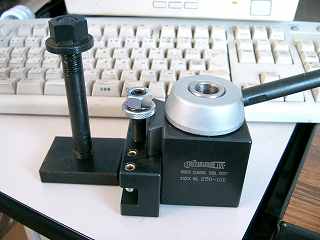

バイトホルダーを取り付けた状態 何か各社互換しているようです 未だ確定ではないですが |
 |
|
 |
調査の結果 全て使います |
 |

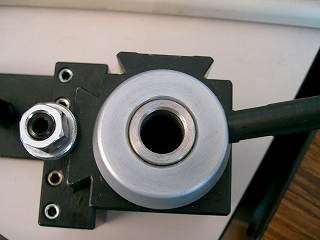

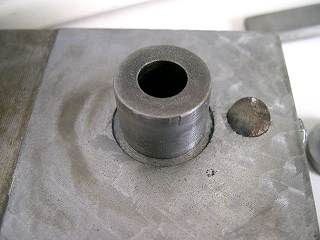

本体固定用のカラーが付いている状態 エキセンスリーブの 内径 Φ２３．１ 外径 Φ３４．０ エキセン部分 Φ３１．０ ボディの内径 Φ３４．１ 結構スルスル回りますが ガタは感じられません |
 |
ボルトの径 Ｍ１４なのかも |
 |
ＱＣＴＰベース固定用のカラー 外径 ２２．９９ 内径 １５．０３ 全長 ６２．１５ |
 |

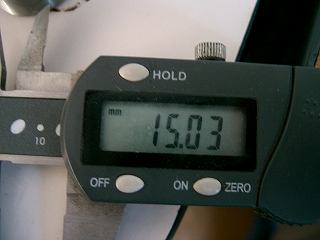

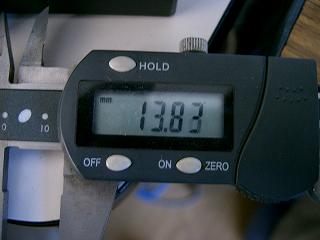

カラーの内径 |
 |

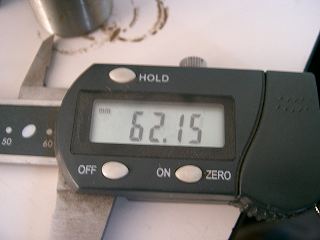

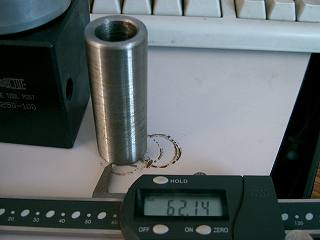

カラーの長手 |
 |

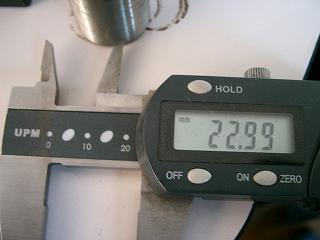

カラーの外形 |
 |

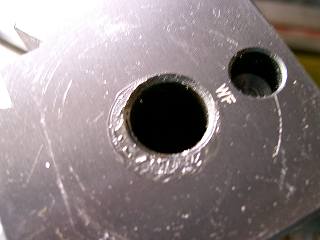

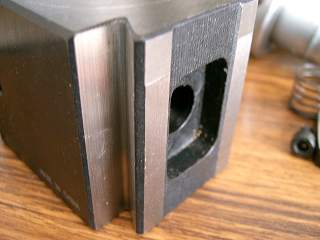

ＱＣＴＰベース底 ＦＬ４００Ｅのターレットのクリックに 共通のような穴が開いている 穴径 １４．５ エキセンスリーブの入る段差 ４２．２７ |
 |

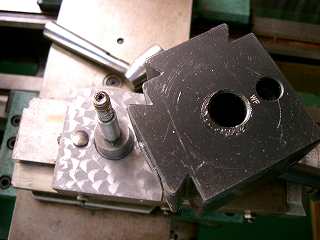

ＦＬ４００Ｅのボルトの根本の方が太い 太さ Φ２０．０ 長さ １５．０ ネジ部 Φ９．８８のネジ無し部と Ｍ８ ２０．１８のネジ部 全長 見えているところで ４９．３ |
 |
此のボルトは其のまま 使った方が良いかも メールいただきました・・感謝 外れるか問い合わせ中 回答貰いました ＦＬ４００Ｅの担当者様です |
| 2006-04-22 | |
 |
|
 |
スプリングで何時もピストンが 凹むような構造です |
 |

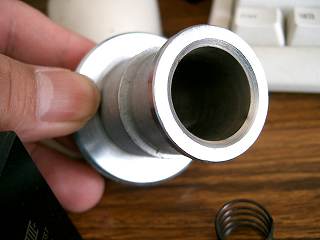

エキセンスリーブの 内径 Φ２３．１ 外径 Φ３４．０ エキセン部分 Φ３１．０ エキセンの段差の少ない所 ０．４位 |
 |
肉厚薄くなるので ボーリング加工できません ヒダの部分もカットすると 此のスリーブが抜けてきます |
 |
此のベースをボーリングして 深さを増やすのも 私の技量では無理です |
 |

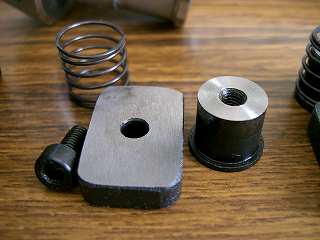

ピストンスプリングを留める段差 外側に近い所が狭い ピストンは内側に落ちる 外には段差が狭いので落ちない スプリングもそこで止まる |
 |

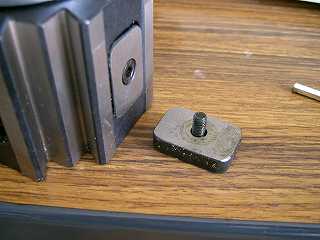

でかい板を止めて有る 此のお陰で バイトホルダーの移動範囲が広がる |
 |

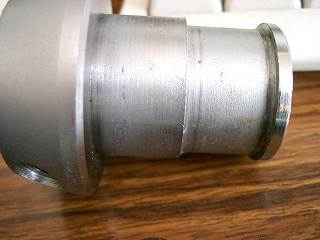

この太いところがスリーブと 思っていたらトップスライド と一体物でした 昨日は力一杯プライヤーで 掴んで回していました 力任せでもビクともしなかった |
 |

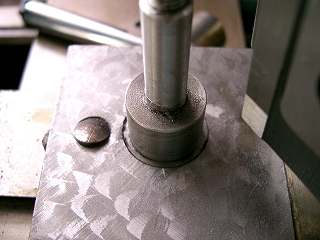

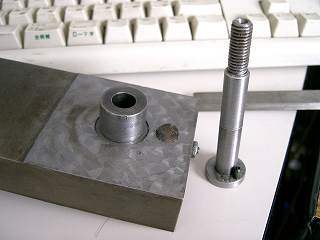

センターボルト 取り外す方法は トップスライドを平らなところで センターボルトを上から押す ハンマーで叩いても ビクともしません （私は思い切り叩いてしまいました） フライス盤のチャックに鉄の固くて薄い物で ネジの所にあてがい 上から圧入するような感じで ズズズズと押し込みます すんなり抜けました ボルトの廻り止めのロールピンも 一緒に抜けてきました 壊そうと思うとガッチリしてます |
 |

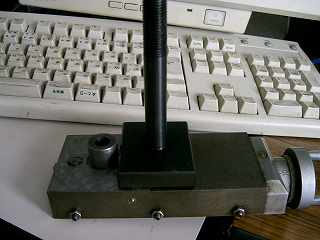

トップスライドの太い スリーブの様な所を 切削して取り除きます 元々の角板ベースを此処に ボルト4本で取り付けます |
