ＣＮＣ激安で攻める 第５弾
ＣＮＣマシンの寸法取り
２００６−０１−０８

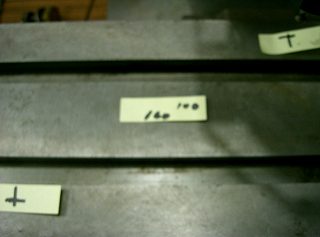

テーブル移動範囲 |

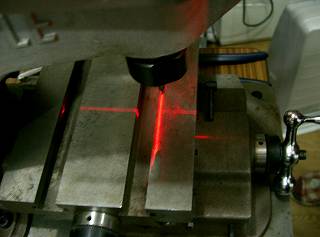

建築用のレーザーで縦と横から照射して、二人がかりで 求めました。 |
 |
ワークテーブル移動範囲 約 １６０ｍｍ×１００ｍｍ です 小さい基盤の試作など可能です・・・楽しみ |

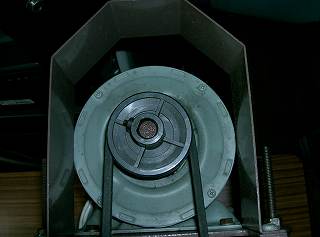

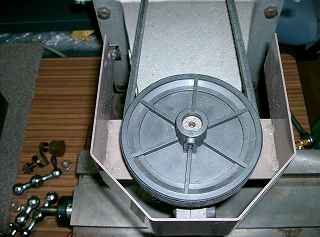

主軸駆動用のプーリーサイズ |
|
 |

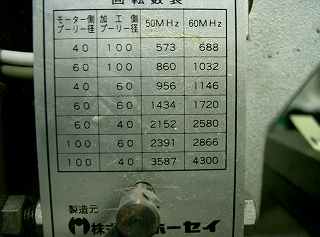

プーリーは、１００，６０，６０，４０の組み合わせで ５０Ｈｚ地域で |
 |
５７３ｒｐｍ〜３５８７ｒｐｍ迄回ります 然しプーリーが２個しかないので製作するようです |
 |
|

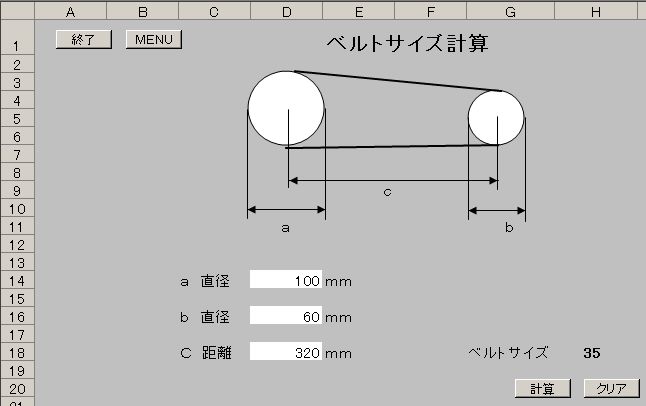

| Ｖベルトの計算リンク エクセルデータダウンロード 上記プログラムを使用して求めた物と ぴったし一致 |
ベルト品番 Ｍ−３５ です |

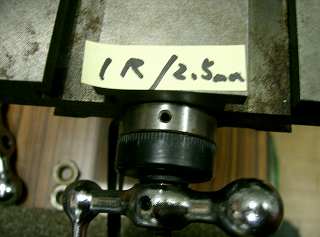

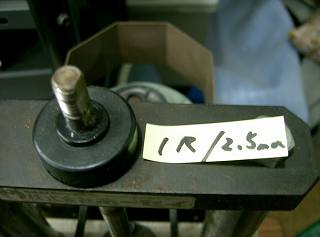

送りネジピッチ＝２．５ｍｍでした |

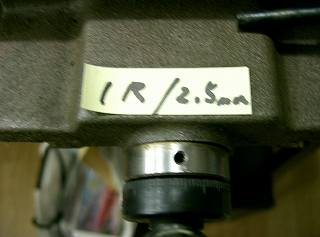

Ｚ，Ｘ，Ｙ軸の１回転にての移動量は、全て ２．５ｍｍでした |
 |
|
 |
|

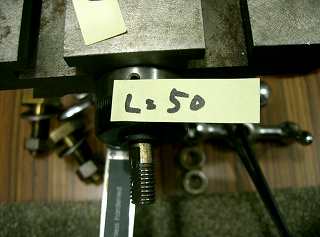

ネジの端からベースまでの距離 |

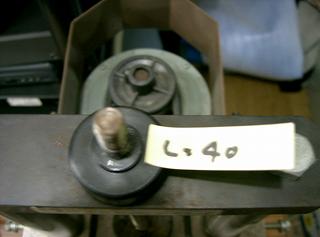

Ｚ＝４０ｍｍ |
 |
Ｘ＝５０ｍｍ |
 |

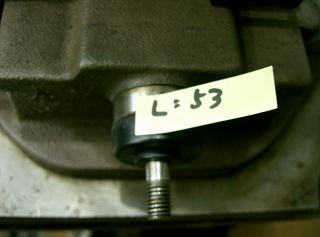

Ｙ＝５３ｍｍ |
送りネジのモーター駆動側の作り |

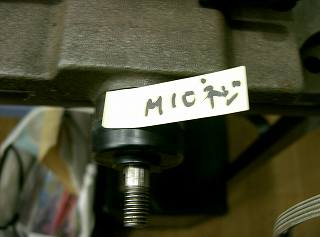

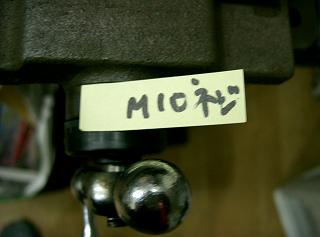

各送りネジは Ｍ１０のネジが切ってあります |
 |
|
| Ｘ軸 | ０．２７ｍｍ | ハンドルを回していて行ったり来たりを切り替えても反応がない |
| Ｙ軸 | ０．１７ｍｍ | 同上 ロックヒルさんのように、樹脂ナットを取り付けたい 然し、ネジの余分が無いのでタップを製作出来ない 溶かした樹脂をナットごと固めたらバックラッシュが無くなるかも 注意事項：溶けた樹脂が接着剤に成らないように 剥離剤を充分塗布する必要がある |
| Ｚ軸 | ０ｍｍ | ヘッドが重い性かどうか判らないがマイクロで計ってもゼロでした モーターを取り付けたらどの様になるのか楽しみ |
