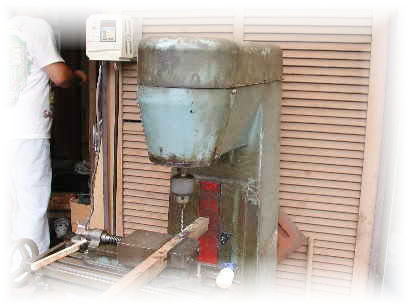

フライス盤導入 お掃除
２００２−０７

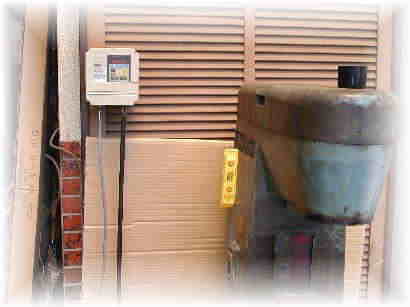

当方は、単相２００しか電源がないのです。
必要なのは、３相２００Ｖ
いつもの、インバーター・・・
オムロン
１．５ＫＷ

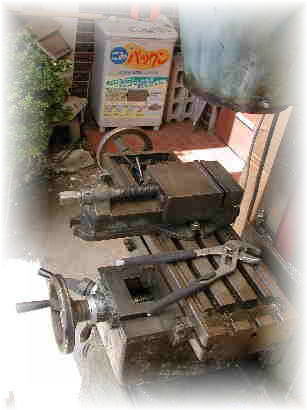

塗装面は主軸のヘッド正面を少し磨いたがきりがないので取りやめ
全ての地金部分はスクレーパーで削り取り
ネジ部はモリブデングリースを塗り込みました
スムーズに摺動する様になりました
Ｘ軸のダイヤル目盛りが復活
グリスアップもしました。

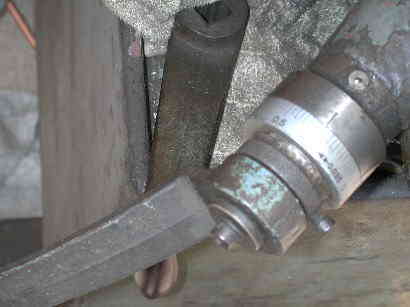

Ｙ軸のダイヤルも復活
でもスライドする受けの中間に
ヒビがありました。
重切削は出来ないのでしょう

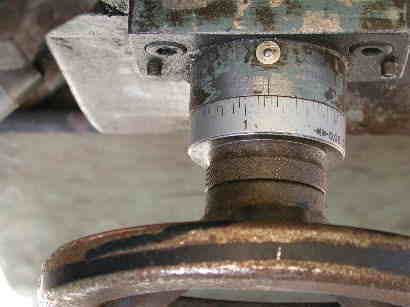

Ｚ軸も目盛り復活
周りの黒い皮膜が目盛り全周にこびりついて
削り落としたのでした。

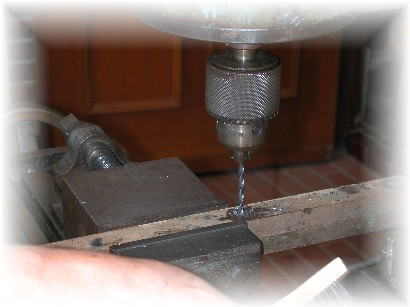

チャックアーバーが外れないので
自分をバラス治具を製作中
この後チャックを開閉したら引っかかりがあり使用するには限定されることが判明

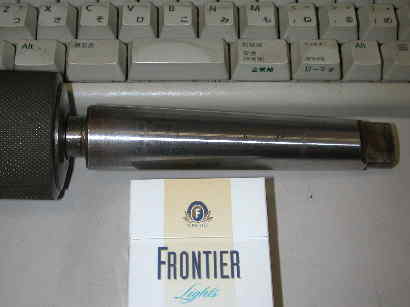

此が問題の、ドリルチャックアーバーです
未だドリルチャックは、外れていません
色々な方にテーパーを相談しました。
なつお さんと言う方のページにて
kuboya さんと言う方がとっても貴重な資料を教えてくれました。
| JACOBS TAPERS |
|
|
|
JACOBS TAPERS |
|
|
| 0 |
0.25 |
0.22844 |
0.4375 |
|
0 |
6.35 |
5.802376 |
11.1125 |
| 1 |
0.384 |
0.33341 |
0.65625 |
|
1 |
9.7536 |
8.468614 |
16.66875 |
| 2 |
0.559 |
0.48764 |
0.875 |
|
2 |
14.1986 |
12.386056 |
22.225 |
| 2s |
0.5488 |
0.48764 |
0.75 |
|
2s |
13.93952 |
12.386056 |
19.05 |
| 3 |
0.811 |
0.7461 |
1.21875 |
|
3 |
20.5994 |
18.95094 |
30.95625 |
| 4 |
1.124 |
1.0372 |
1.65625 |
|
4 |
28.5496 |
26.34488 |
42.06875 |
| 5 |
1.413 |
1.31611 |
1.875 |
|
5 |
35.8902 |
33.429194 |
47.625 |
| 6 |
0.676 |
0.62409 |
1 |
|
6 |
17.1704 |
15.851886 |
25.4 |
| 33 |
0.62401 |
0.56051 |
1 |
|
33 |
15.849854 |
14.236954 |
25.4 |
| MORSE TAPERS |
|
|
|
MORSE TAPERS |
|
|
| 0 |
0.3651 |
0.252 |
1.9375 |
|
0 |
9.27354 |
6.4008 |
49.2125 |
| 1 |
0.475 |
0.369 |
2.0625 |
|
1 |
12.065 |
9.3726 |
52.3875 |
| 2 |
0.7 |
0.572 |
2.5 |
|
2 |
17.78 |
14.5288 |
63.5 |
| 3 |
0.938 |
0.778 |
3.0625 |
|
3 |
23.8252 |
19.7612 |
77.7875 |
| 4 |
1.231 |
1.02 |
3.875 |
|
4 |
31.2674 |
25.908 |
98.425 |
| 4-1/2 |
1.5 |
1.266 |
4.3125 |
|
4-1/2 |
38.1 |
32.1564 |
109.5375 |
| 5 |
1.748 |
1.475 |
4.9375 |
|
5 |
44.3992 |
37.465 |
125.4125 |
| 6 |
2.494 |
2.116 |
7 |
|
6 |
63.3476 |
53.7464 |
177.8 |
| 7 |
3.17 |
2.75 |
9.5 |
|
7 |
80.518 |
69.85 |
241.3 |
| BROWN & SHARP TAPERS |
|
|
|
BROWN & SHARP TAPERS |
|
|
| 1 |
0.23922 |
0.2 |
0.9375 |
|
1 |
6.076188 |
5.08 |
23.8125 |
| 2 |
0.29968 |
0.25 |
1.1875 |
|
2 |
7.611872 |
6.35 |
30.1625 |
| 3 |
0.37525 |
0.3125 |
1.5 |
|
3 |
9.53135 |
7.9375 |
38.1 |
| 4 |
0.40233 |
0.35 |
1.25 |
|
4 |
10.219182 |
8.89 |
31.75 |
| 5 |
0.52315 |
0.45 |
1.75 |
|
5 |
13.28801 |
11.43 |
44.45 |
| 6 |
0.59961 |
0.5 |
2.375 |
|
6 |
15.230094 |
12.7 |
60.325 |
| 7 |
0.72537 |
0.6 |
3 |
|
7 |
18.424398 |
15.24 |
76.2 |
| 8 |
0.89873 |
0.75 |
3.5625 |
|
8 |
22.827742 |
19.05 |
90.4875 |
| 9 |
1.06705 |
0.9001 |
4 |
|
9 |
27.10307 |
22.86254 |
101.6 |
| 10 |
1.28927 |
1.04465 |
5.6875 |
|
10 |
32.747458 |
26.53411 |
144.4625 |
| 11 |
1.53176 |
1.24995 |
6.75 |
|
11 |
38.906704 |
31.74873 |
171.45 |
| 12 |
1.79681 |
1.5001 |
7.125 |
|
12 |
45.638974 |
38.10254 |
180.975 |
| 13 |
2.0731 |
1.75005 |
7.75 |
|
13 |
52.65674 |
44.45127 |
196.85 |
| 14 |
2.34375 |
2 |
8.25 |
|
14 |
59.53125 |
50.8 |
209.55 |
| 15 |
2.61458 |
2.25 |
8.75 |
|
15 |
66.410332 |
57.15 |
222.25 |
