チープな旋盤のテーパースライドの移動量拡張
２００２−１０−０７
私の所有する、FL400E は、トップスライド移動量がカタログ値 ７０ｍｍ
此では、ＭＴ３のテーパーやＢ＆Ｓ＃９のテーパーが 一気に切削できないです。
其処で、一気に切削する方法を・・・・・
| BROWN & SHARP TAPERS |
インチ |
|
BROWN & SHARP TAPERS |
ミリ |
| 1 |
0.23922 |
0.2 |
0.9375 |
|
1 |
6.076188 |
5.08 |
23.8125 |
| 2 |
0.29968 |
0.25 |
1.1875 |
|
2 |
7.611872 |
6.35 |
30.1625 |
| 3 |
0.37525 |
0.3125 |
1.5 |
|
3 |
9.53135 |
7.9375 |
38.1 |
| 4 |
0.40233 |
0.35 |
1.25 |
|
4 |
10.219182 |
8.89 |
31.75 |
| 5 |
0.52315 |
0.45 |
1.75 |
|
5 |
13.28801 |
11.43 |
44.45 |
| 6 |
0.59961 |
0.5 |
2.375 |
|
6 |
15.230094 |
12.7 |
60.325 |
| 7 |
0.72537 |
0.6 |
3 |
|
7 |
18.424398 |
15.24 |
76.2 |
| 8 |
0.89873 |
0.75 |
3.5625 |
|
8 |
22.827742 |
19.05 |
90.4875 |
| 9 |
1.06705 |
0.9001 |
4 |
|
9 |
27.10307 |
22.86254 |
101.6 |
| 10 |
1.28927 |
1.04465 |
5.6875 |
|
10 |
32.747458 |
26.53411 |
144.4625 |
| 11 |
1.53176 |
1.24995 |
6.75 |
|
11 |
38.906704 |
31.74873 |
171.45 |
| 12 |
1.79681 |
1.5001 |
7.125 |
|
12 |
45.638974 |
38.10254 |
180.975 |
| 13 |
2.0731 |
1.75005 |
7.75 |
|
13 |
52.65674 |
44.45127 |
196.85 |
| 14 |
2.34375 |
2 |
8.25 |
|
14 |
59.53125 |
50.8 |
209.55 |
| 15 |
2.61458 |
2.25 |
8.75 |
|
15 |
66.410332 |
57.15 |
222.25 |
| MORSE TAPERS |
インチ |
|
MORSE TAPERS |
ミリ |
| 0 |
0.3651 |
0.252 |
1.9375 |
|
0 |
9.27354 |
6.4008 |
49.2125 |
| 1 |
0.475 |
0.369 |
2.0625 |
|
1 |
12.065 |
9.3726 |
52.3875 |
| 2 |
0.7 |
0.572 |
2.5 |
|
2 |
17.78 |
14.5288 |
63.5 |
| 3 |
0.938 |
0.778 |
3.0625 |
|
3 |
23.8252 |
19.7612 |
77.7875 |
| 4 |
1.231 |
1.02 |
3.875 |
|
4 |
31.2674 |
25.908 |
98.425 |
| 4-1/2 |
1.5 |
1.266 |
4.3125 |
|
4-1/2 |
38.1 |
32.1564 |
109.5375 |
| 5 |
1.748 |
1.475 |
4.9375 |
|
5 |
44.3992 |
37.465 |
125.4125 |
| 6 |
2.494 |
2.116 |
7 |
|
6 |
63.3476 |
53.7464 |
177.8 |
| 7 |
3.17 |
2.75 |
9.5 |
|
7 |
80.518 |
69.85 |
241.3 |

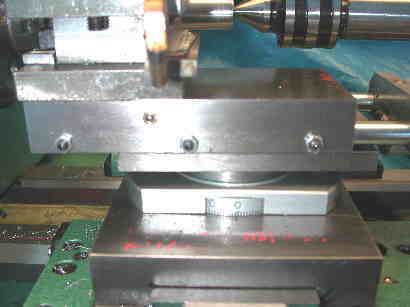

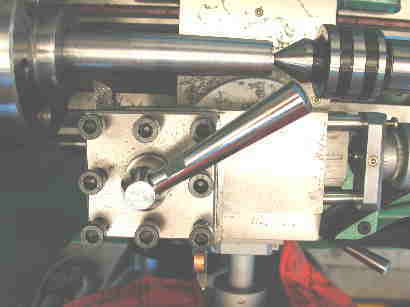

通常ですと、右側から切削して、このあたりで移動限界です。
其処で送りダイアルを取り付けている、ベースのネジを２本取り外して、その間に、カラー又はスペーサーと呼ばれているパイプ状の物を
少し長いネジに交換してセットしてみます。

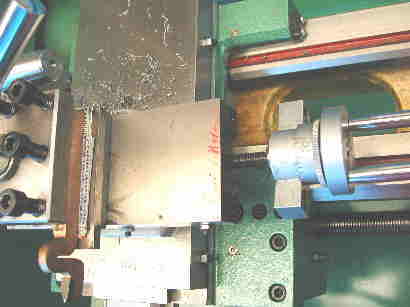

あらら、こんなに移動量がシフトしました。
どうですか。
簡単です。
でもビスを度々入れ替えるのは面倒ですが。

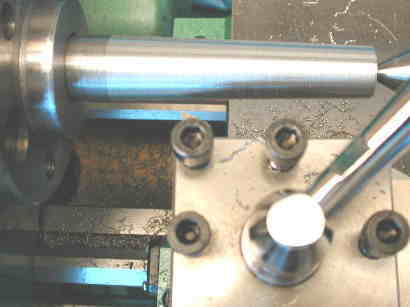

仕上がりに段差が出来なくなるのは嬉しいです。
横からも

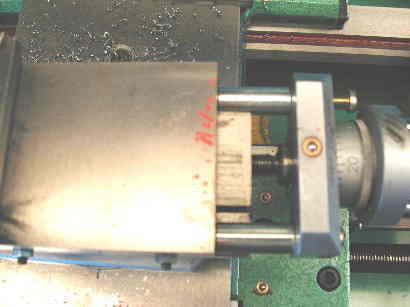

此はネジを交換するため、送りネジを弛めた状態です。
