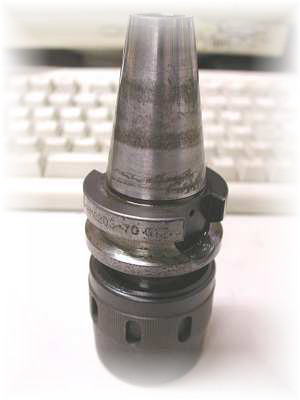

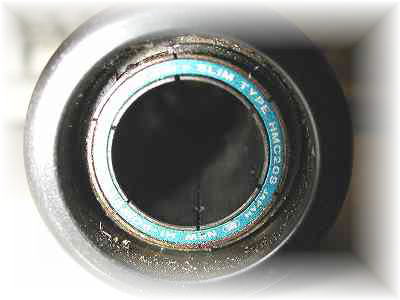

引きネジが付いていたので 弛めて、樹脂ハンマーで叩き そうしたらテーパーが外れて ＢＴ３０−ＨＭＣ２０Ｓ−７０ Ｇ ＢＩＣ と言う物でした ストレートの２０パイ が付いています |
 |
こんなのです |
 |

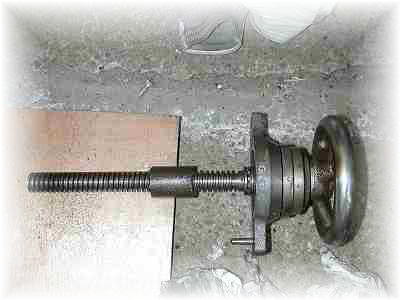

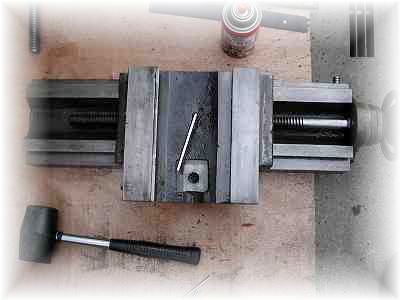

スライド系のガタが 大きいので 取り外して 調整しました と、此処まで順調でしたが 一人で取り付けるのが 困難な物で Ｘ，Ｙ軸を別々にしました 所が、セットアップ後渋すぎ 明日にでもばらします 左右送りネジは 中間は凄く減っています |
 |

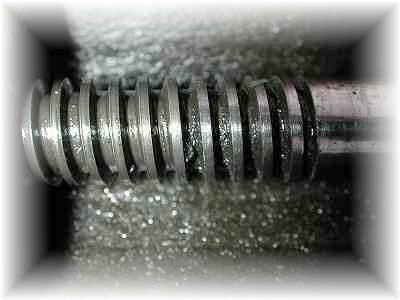

クロス・・前後送りネジ ネジは余り磨り 減っていません |
 |
上下送りネジも 余り減ってはいません |
 |

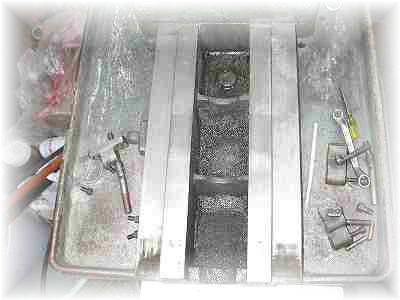

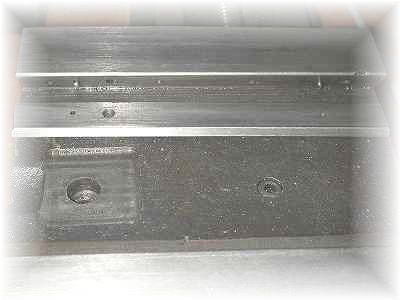

クロスのアリ 切削油の循環の回収穴が アリの外に左右１個ずつ アリの中の仕切の 一番奥にも１個 このフレームの下に 切削油のタンク、と言うか トレーの様な鋳物の物 があります |
 |

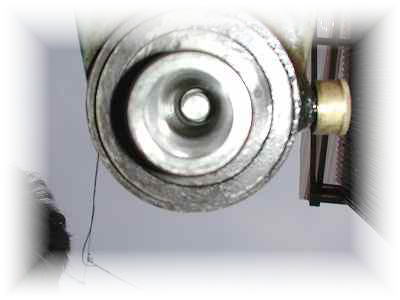

ＢＴ３０のテーパー メス側 |
 |
|
 |

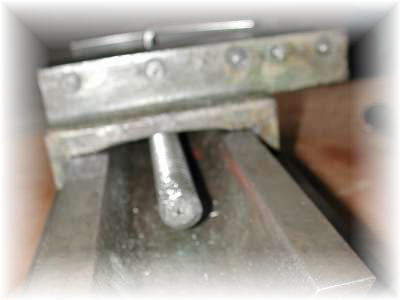

アリのカミソリの 左右二カ所に 位置決めピンがあります このピンでずれない様に しています |
 |

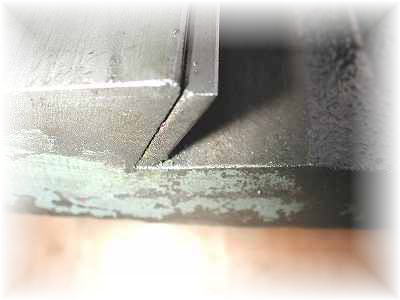

４０年の年月が経た物とは 思えないです スチールワイヤーブラシと ＣＲＣにて磨きました |
 |
凄く光が戻ってきました スチールワイヤーブラシ にて磨きました |
| ２００３−０４−３０ 搬入時 ２００３−０５−０７ お掃除 ２００３−０５−０９ 調整 |
|
