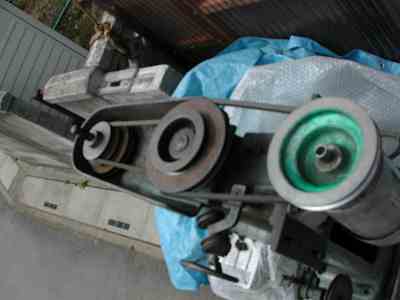

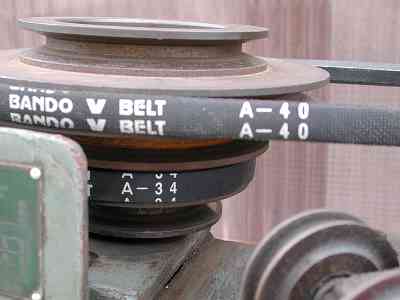

| 事の始まりは、今から二日前 Ｖベルトを、近所のホームセンターで購入して 意気揚々と、装着・・・そうちゃく・・・何でしょう 全然違う、 計測した方法は、Ｖプーリーに紐でベルトの替わりに くるっと一周其の長さを測っていきました。 サイズは８３Ｃｍ、９６Ｃｍ〜９８Ｃｍの二種類 売り場のボードに吊り下げられている、ベルト群 輪っかを折って半分にタイバンドにて縛ってあり スペースファクター最高の陳列です 数字が一つ飛びに整然と吊り下げられています ４１位の物で倍の長さで目見で、・・ふふぅん、此は折り径なんだなぁ と勝手に知ったかぶりを 意気揚々と帰ったら、たっぷり過ぎ全然長さが違う 早速インターネットで勉強を 下記データにて、呼び番号はインチと判明 ４１は４１＊２．５４＝１０４．１４Ｃｍ なんと、８３Ｃｍのつもりが１０４．１４です ９６Ｃｍのつもりの４８＊２．５４は１２１．９２Ｃｍです 近いと言えば近いですが、 クイズと異なり近いとか遠いの問題ではないです 其れではと言う事で インチとセンチの変換表を作り 購入依頼して、買ってきて貰った物を装着 未だ変 数値を見直したら、８３センチの所を８１センチで計算していました もう一度、購入此で最後か。 三度、購入した物を装着、パンパンのキツキツ 何でだろう もう一度インターネットでお勉強 どうも、ベルトの外周の様だ・・・未だ理解していませんが ベルトの有効ピッチ周長さをインチ単位で表わします。 上記の言葉の意味が未だ理解できません ＦＭ ３５．５ と言う物がぴったりです 訂正・・プーリー固定ネジの長穴の広い方で止まる 希望はもう少し短い方が馴染んだら丁度良くなりそうです ３４〜３５の間 Ａの３５を本日買ってこようかな もう皆にボケ、いい加減にしろ、とその他色々言われっぱなしです 本日は光が差すか 本日やっと光が差し込む 主軸側 ３４と３５インチ モーター側 ４０インチ 此できつめの一寸弛めた位にセットしました |
|
| Ｖベルトの計算リンク エクセルデータダウンロード  ２００６−０１−０６ |
|
| Ｖベルトレッド・スタンダード わが国初のコンベヤベルト、Vベルトや歯付ベルトの生産開始 |
|

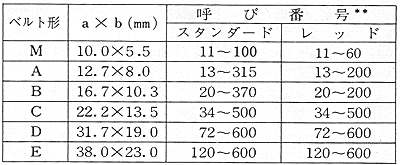

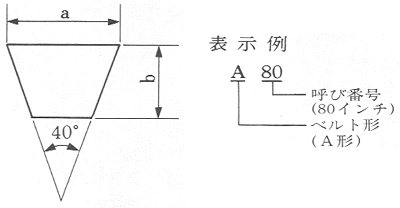

  ＊＊Ｖベルトレッド、スタンダードの呼び番号は ベルトの有効ピッチ周長さをインチ単位で表わします。 但しＭ形は有効外周長さで表わします。 各形とも150号までは1号毎155号以上は5号毎に製作しています |
|
| ベルト・プーリ寸法関係 | |
 もう誰も何も言わなくなった バッチリです |
|
 切削油のプーリーは モーターから伝達しないで 独自でモーターを付けた方が 良さそうです |
|

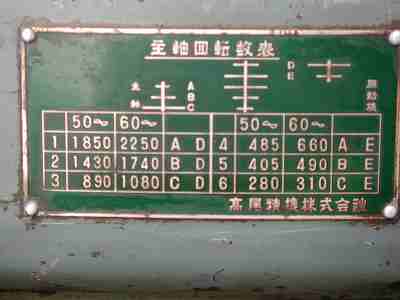

 モーター側が改造しているので不明です 今度回して回転数を調べて置きます |
|

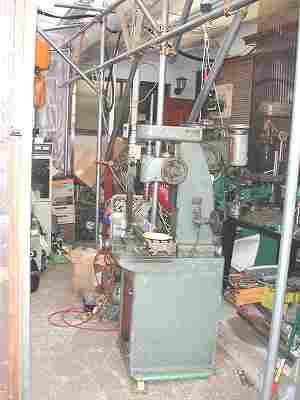

 次男の友人 サトラレさんに手伝って頂き 設置しました 荷締め機とホイストで楽勝でした |
|

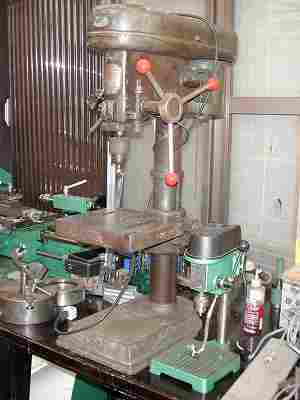

 フライス２号の設置する所に置いてあったボール盤 荷締め機で少しつり上げ 斜めにしてワイヤーを弛めて此処に置きました |
|
 作業場凄く散らかっているので ボカシを入れました |
|
