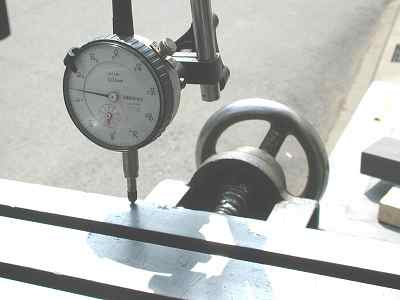

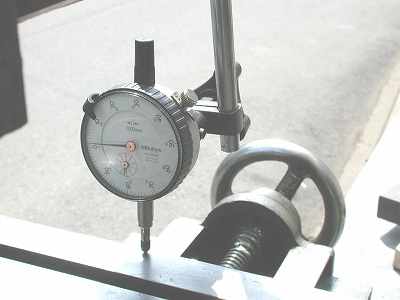

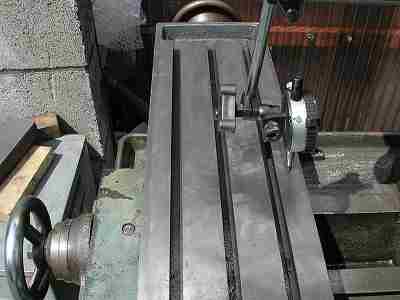

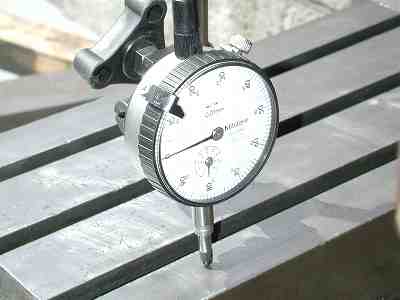

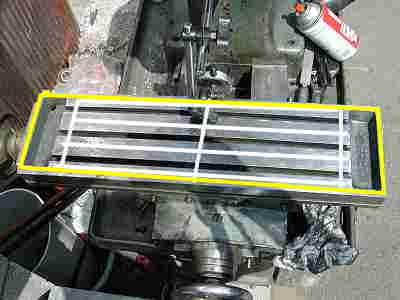

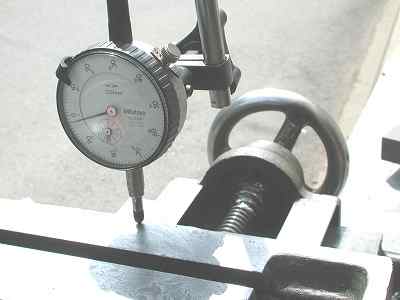

白い線上で 計測 ５／１００以内 でも黄色の周囲では 凄く変形しているようです オイルストーンとヤスリで 均す・・ラップ？？ 後、このテーブルの上で 物を叩いた様で 金床の様になって 傷が凄かった 此も、オイルストーンで 均しました |
 |

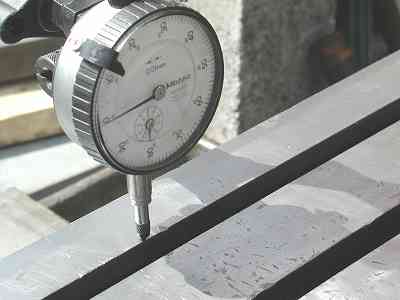

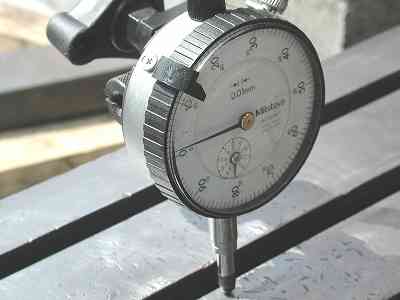

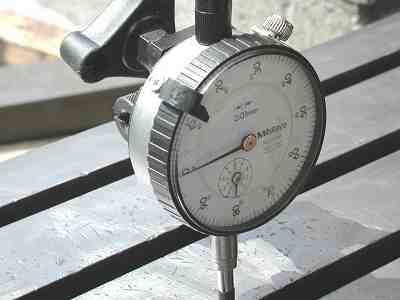

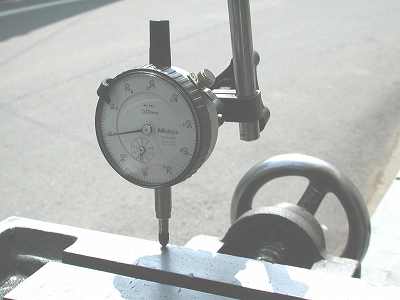

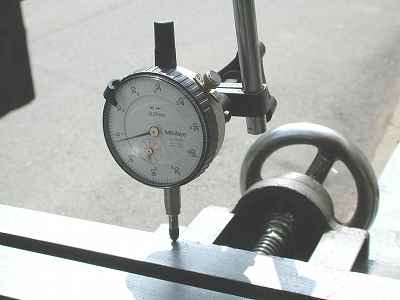

この部分のデータを 数字をクリックすると ジャンプします 全体がこの位の ばらつきです |
 |
|
 |
|
 |

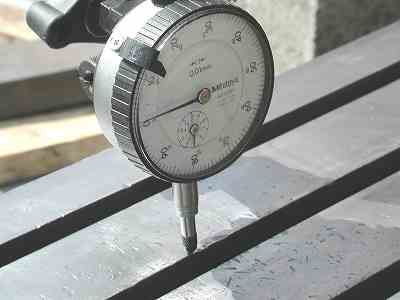

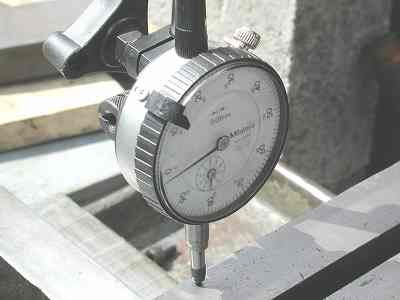

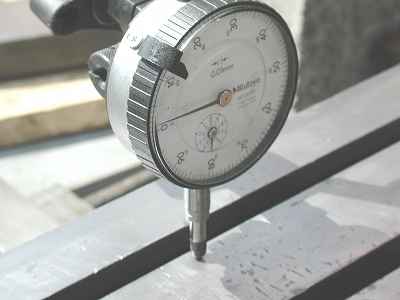

真ん中 |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |

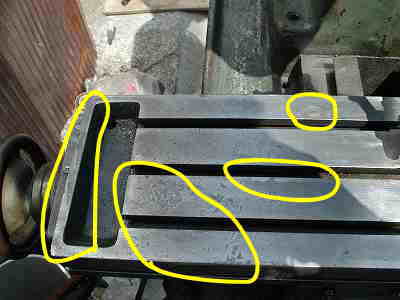

1-此処の部分はめくれてる 様な盛り上がりです、 ヤスリと砥石で仕上げました ２－金床に使った様な、打痕 砥石で仕上げました ３－スロットにネジを入れて コジッタ様なめくれ、砥石で ４－刃物による円形の切削痕 どうにも成りません へっこんだままです |
 |

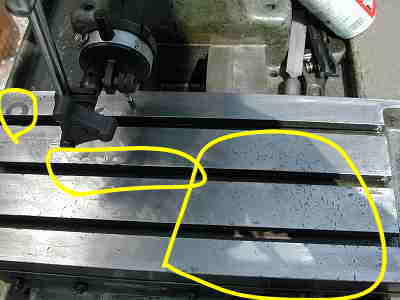

１－刃物による円形の切削痕 どうにも成りません へっこんだままです ２－スロットにネジを入れて コジッタ様なめくれ、砥石で ３－金床に使った様な、打痕 砥石で仕上げました |
 |

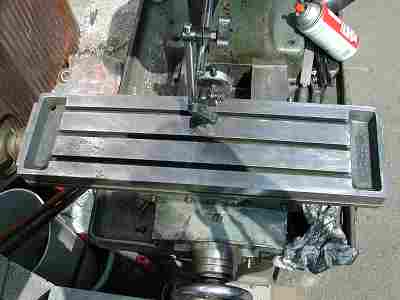

もうピカピカの ツルツル状態です ＣＲＣはたっぷり ２缶使用しました グリースもアリに 塗り込みました 台形ネジにも |
 |

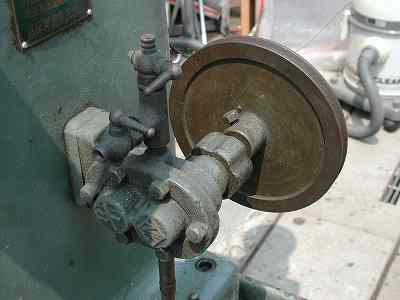

切削油・循環系 綺麗に掃除をした後 水にてチェック ギアーポンプ 手で回しても水が 勢い良く出てきます 右上の掃除機で水を 掛けた後の 吸い取りをしました 掃除機に水がタブタブに なりました、危うくモーターに 来そうでした |
 |

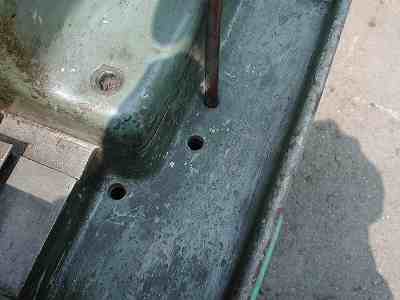

切削水回収の穴 合計４個開いています |
 |

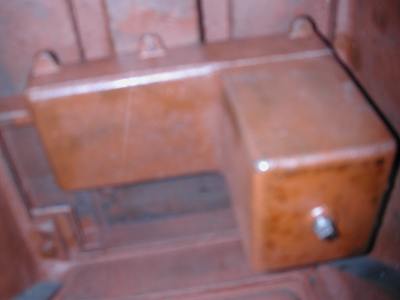

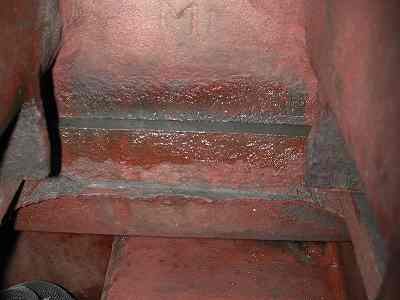

切削水のタンク 鋳物で出来ています 一番下のネジで 排水します |
 |

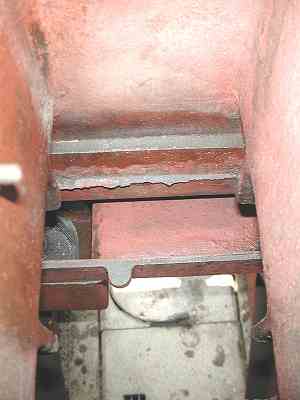

コラムの後ろから タンク内部が見えます |
 |

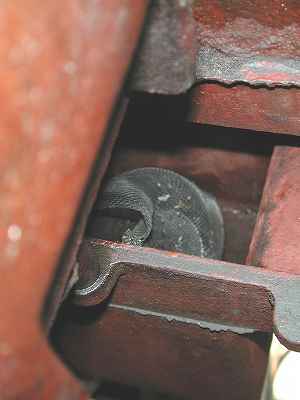

左下にステンレスの網の フィルターが見えます 凄く綺麗なのは昨日 水にてきれいに 洗い流したからです ヘドロ状の腐った油が 沢山出てきました 掃除機で綺麗に 吸い取りました その後掃除機の 掃除が大変でした |
 |
写真でしかこの網は 見えませんです 本日初めて在るのが 解りました 凄く隅々まで綺麗に なっています 此から切削水を 入れるのが楽しみ |
 |

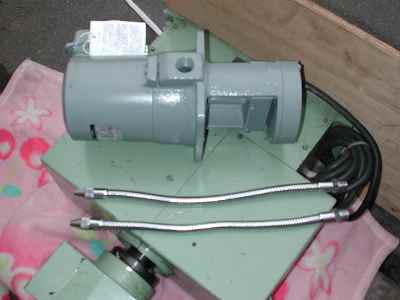

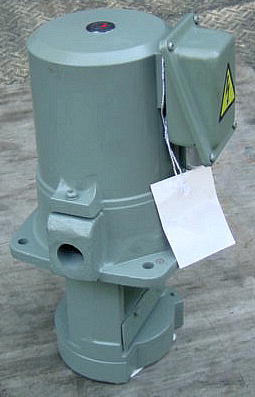

全長40㎝、 |
  |

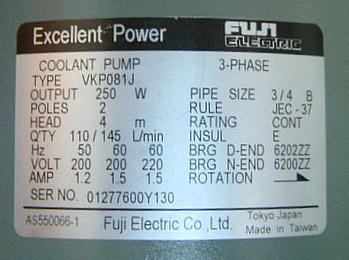

三相200V50/60Hz220V60Hz 250W、 此は、作業場全体の 切削油の循環に使える |
 |

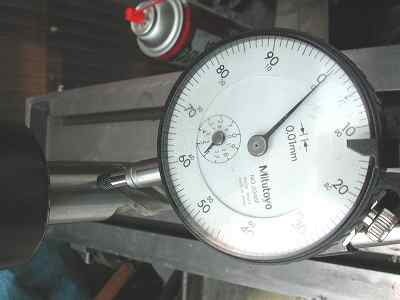

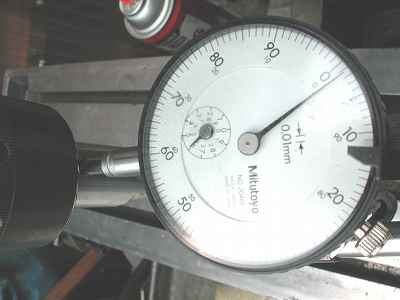

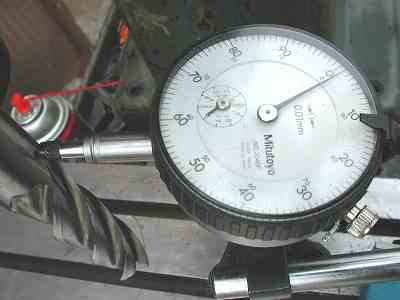

ストレートシャンクの ２０パイのエンドミルにて 振れの計測 |
 |
チャック付け根の 振れの最大値 １／１００ｍｍです 凄く・・良い ・・・誰だぁ、ボール盤の でかいの何て言ったのは 私です、・・済みませんでした |
 |
刃の付け根の 振れの最大値 １／１００ｍｍです とっても良い気持ち |
| ２００３－０４－３０ 搬入時 ２００３－０５－０７ お掃除 ２００３－０５－０９ 調整 |
|
